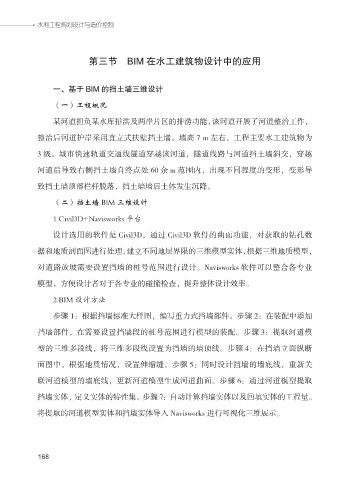

水利工程规划设计与造价控制

第三节 BIM 在水工建筑物设计中的应用

一、基于 BIM 的挡土墙三维设计

（一）工程概况

某河道担负某水库排洪及两岸片区的排涝功能，该河道开展了河道整治工作，

整治后河道护岸采用直立式扶壁挡土墙，墙高 7 m 左右，工程主要水工建筑物为
3 级。城市快速轨道交通线隧道穿越该河道，隧道线路与河道挡土墙斜交，穿越

河道后导致右侧挡土墙自终点处 60 余 m 范围内，出现不同程度的变形，变形导

致挡土墙顶部栏杆脱落，挡土墙墙后土体发生沉降。

（二）挡土墙 BIM 三维设计
1.Civil3D+Navisworks 平台

设计选用的软件是 Civil3D，通过 Civil3D 软件的曲面功能，对获取的钻孔数

据和地质剖面图进行处理，建立不同地层界限的三维模型实体，根据三维地质模型，

对道路放坡需要设置挡墙的桩号范围进行设计。Navisworks 软件可以整合各专业
模型，方便设计者对于各专业的碰撞检查，提升整体设计效率。

2.BIM 设计方法

步骤 1：根据挡墙标准大样图，编写重力式挡墙部件。步骤 2：在装配中添加

挡墙部件，在需要设置挡墙段的桩号范围进行模型的装配。步骤 3：提取河道模
型的三维多段线，将三维多段线设置为挡墙的墙顶线。步骤 4：在挡墙立面纵断

面图中，根据地质情况，设置伸缩缝。步骤 5：同时设计挡墙的墙底线，重新关

联河道模型的墙底线，更新河道模型生成河道曲面。步骤 6：通过河道模型提取

挡墙实体，定义实体的特性集。步骤 7：自动计算挡墙实体以及回填实体的工程量。
将提取的河道模型实体和挡墙实体导入 Navisworks 进行可视化三维展示。
