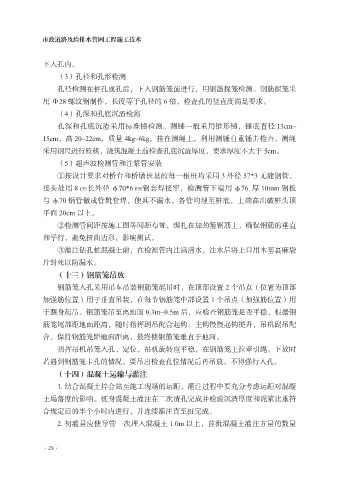

Page 36 - 市政道路及给排水管网工程施工技

市政道路及给排水管网工程施工技术

下入孔内。
（3）孔径和孔形检测
孔径检测在桩孔成孔后，下入钢筋笼前进行，用钢筋探笼检测。钢筋探笼采

用Φ28 螺纹钢制作，长度等于孔径的 6 倍，检查孔的竖直度满足要求。
（4）孔深和孔底沉渣检测
孔深和孔底沉渣采用标准锤检测。测锤一般采用锥形锤，锤底直径 13cm~
15cm，高 20~22cm，质量 4kg~6kg，挂在测绳上，利用测锤自重锤击检查。测绳

采用钢尺进行校核，浇筑混凝土前检查孔底沉渣厚度，要求厚度不大于 5cm。
（5）超声波检测管和注浆管安装
①按设计要求对桥台和桥墩桩基的每一根桩均采用 3 外径 57*3 无缝钢管，
接头处用 8 ㎝长外径 φ70*6 ㎜钢套焊接牢，检测管下端用 φ76. 厚 10mm 钢板

与φ70 钢管做成管靴套焊，使其不漏水，各管均埋至桩底，上端高出破桩头顶
平面 20cm 以上。
②检测管间距按施工图等间距布置，绑扎在加劲箍钢筋上，确保钢筋的垂直
和平行，避免扭曲边形，影响测试。

③灌注钻孔桩混凝土前，在检测管内注满清水，注水后将上口用木塞裹麻袋
片封死以防漏水。
（十三）钢筋笼吊放
钢筋笼入孔采用吊车吊装钢筋笼起吊时，在顶部设置 2 个吊点（位置为顶部

加强筋位置）用于垂直吊装，在每节钢筋笼中部设置 1 个吊点（加强筋位置）用
于翻身起吊。钢筋笼吊至离地面 0.3m~0.5m 后，应检查钢筋笼是否平稳，根据钢
筋笼尾部距地面距离，随时指挥副吊配合起钩。主钩慢慢起钩提升，吊机副吊配
合，保持钢筋笼距地面距离，最终使钢筋笼垂直于地面。

指挥吊机吊笼入孔、定位，吊机旋转应平稳，在钢筋笼上拉牵引绳。下放时
若遇到钢筋笼卡孔的情况，要吊出检查孔位情况后再吊放，不得强行入孔。
（十四）混凝土运输与灌注
1. 结合混凝土拌合站至施工现场的运距，灌注过程中要充分考虑运距对混凝

土塌落度的影响。桩身混凝土灌注在二次清孔完成并检验沉渣厚度和泥浆比重符
合规定后的半个小时内进行，并连续灌注直至桩完成。
2. 初灌量应使导管一次埋入混凝土 1.0m 以上，首批混凝土灌注方量的数量

·28·
