第二章 城市道路施工技术研究
⑤在开挖边线以外 0.5m 处采用 3.5mm 钢管设置安全防护栏杆。绕开挖基坑
边线布置，防护栏高 140cm，每 40cm 高度设一层横杆，共四层，每间隔 120cm
设一根立杆。每个承台需要安全防护栏杆 40m，爬梯 2 个。基坑两侧分别设安全
爬梯，安全爬梯均采用外径 48mm，壁厚 3.5mm 的架管搭设，安全爬梯步距为
0.6m。爬梯的长度和规格根据现场开挖实际情况而定。安全围栏每米工程量：
（2*4+1.5）/2=4.75m。安全围栏及安全爬梯工程量以实际发生计。
（二）水中承台施工
为保证桥梁主墩下部基础水中施工的顺利进行，桥梁承台施工采用水中围
堰支护形式，河道内承台基坑采用拉森钢板桩 + 六道钢支撑施工。钢板桩采用
型号为 PU28-1，单个拉森钢板桩长 20.9m。钢材牌号为 S355GP，强度设计值
310MPa，钢板桩截面参数如下所示：

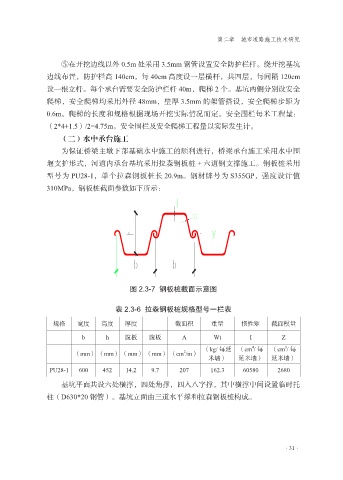

图 2.3-7 钢板桩截面示意图
表 2.3-6 拉森钢板桩规格型号一栏表
规格 宽度 高度 厚度 截面积 重量 惯性矩 截面模量
b h 腹板 腹板 A Wt I Z
3
4
（kg/ 每延 （cm / 每 （cm / 每
2
（mm） （mm） （mm） （mm） （cm /m）
米墙） 延米墙） 延米墙）
PU28-1 600 452 14.2 9.7 207 162.3 60580 2680
基坑平面共设六处横撑，四处角撑，四入八字撑，其中横撑中间设置临时托
柱（D630*20 钢管）。基坑立面由三道水平撑和拉森钢板桩构成。
·31·
