第二章 城市道路施工技术研究
外拉，直至符合要求为止。
④合拢口尺寸上下都小时，在合拢口两侧钢板桩上点焊上下平行吊耳，位置
及数量根据尺寸大小的差值而定，利用倒链滑车反向外拉，直至符合要求为止。
如果采取以上措施仍不能解决合拢问题，就采用特制型桩合拢。
（7）围堰抽水与支撑
开始在围堰内边抽水边设置内支撑。第一道内支撑安装前，将围堰内水抽至
第一道内支撑设计位置以下 50cm，然后快速安装好内支撑；第一道内支撑安装
完成后继续抽水至第二道内支撑设计位置以下 50cm，快速安装好内支撑；以此
类推抽水至围堰底。
围堰第一次抽水较为关键，根据钢板桩新旧程度需配置足量的水泵进行强降
水。围堰四角处受力较复杂，为保证围堰安全性，四角采用型钢进行加强 。
施工观测，重点是观测围堰围囹、内支撑和钢板桩的变形。如发现变形过大，
立即停止抽水，并向钢板桩围堰内注水，以减少变形。分析原因，采取加固措施
后，重新抽水、安放支撑。
（8）排水措施
水中承台采用 7m 长Φ600 钢管作为降水井，降水井中放置 80QW50-12.5 型
潜污泵抽排积水。单个钢板桩围堰中共设置钢管降水井12个，降水井间距为8.5m。
排水工程量为：Φ600 钢管：12*7*2=168m；潜污泵 24 个。施工降水时段以现场
实际发生计量。

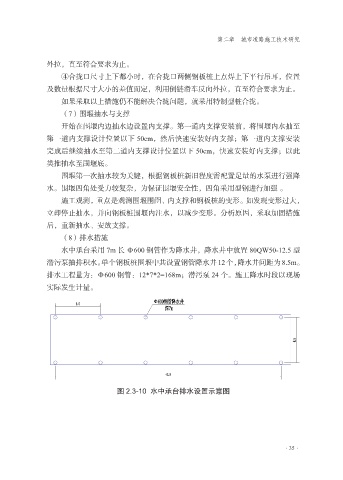

图 2.3-10 水中承台排水设置示意图
·35·
