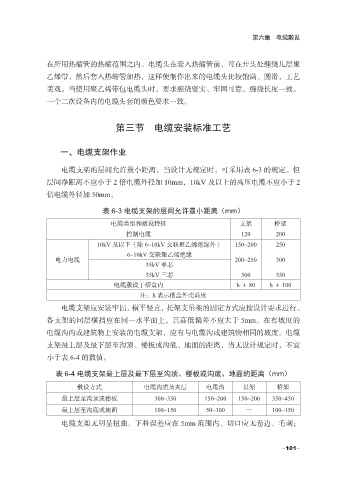

第六章 电缆敷设
在所用热缩管的热缩范围之内。电缆头在套入热缩管前，可在开头处缠绕几层聚
乙烯带，然后套入热缩管加热，这样使制作出来的电缆头比较饱满、圆滑，工艺
美观。当使用聚乙烯带包电缆头时，要求缠绕密实、牢固可靠，缠绕长度一致。
一个二次设备内的电缆头套的颜色要求一致。
第三节 电缆安装标准工艺
一、电缆支架作业
电缆支架的层间允许最小距离，当设计无规定时，可采用表 6-3 的规定。但
层间净距离不应小于 2 倍电缆外径加 10mm，10kV 及以上的高压电缆不应小于 2
倍电缆外径加 50mm。
表 6-3 电缆支架的层间允许最小距离（mm）
电缆类型和敷设特征 支架 桥架
控制电缆 120 200
10kV 及以下（除 6~10kV 交联聚乙烯绝缘外） 150~200 250
6~10kV 交联聚乙烯绝缘
电力电缆 200~250 300
35kV 单芯
35kV 三芯 300 350
电缆敷设于槽盒内 h ＋ 80 h ＋ 100
注：h 表示槽盒外壳高度
电缆支架应安装牢固，横平竖直，托架支吊架的固定方式应按设计要求进行。
各支架的同层横挡应在同一水平面上，其高低偏差不应大于 5mm。在有坡度的
电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。电缆
支架最上层及最下层至沟顶、楼板或沟底、地面的距离，当无设计规定时，不宜
小于表 6-4 的数值。
表 6-4 电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离（mm）
敷设方式 电缆沟道及夹层 电缆沟 员架 桥架
最上层至沟顶或楼板 300~350 150~200 150~200 350~450
最上层至沟底或地面 100~150 50~100 — 100~150
电缆支架无明显扭曲、下料误差应在 5mm 范围内、切口应无卷边、毛刺；
-101-
