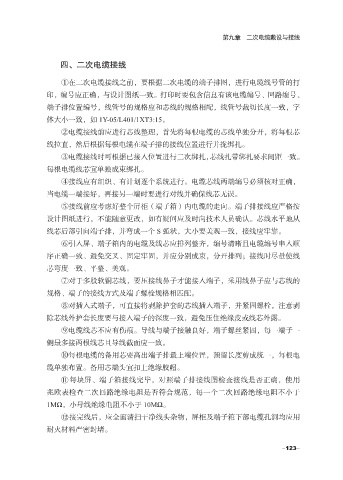

第九章 二次电缆敷设与接线

四、二次电缆接线

①在二次电缆接线之前，要根据二次电缆的端子排图，进行电缆线号管的打
印，编号应正确，与设计图纸一致。打印时要包含信息有该电缆编号、回路编号、

端子排位置编号，线管号的规格应和芯线的规格相配，线管号裁切长度一致，字
体大小一致，如 1Y-05/L401/1XT3:15。
②电缆接线前应进行芯线整理，首先将每根电缆的芯线单独分开，将每根芯

线拉直，然后根据每根电缆在端子排的接线位置进行并拢绑扎。
③电缆接线时可根据已接入位置进行二次绑扎，芯线扎带绑扎要求间距一致。
每根电缆线芯宜单独成束绑扎。
④接线应有组织、有计划逐个系统进行。电缆芯线两端编号必须核对正确，
当电缆一端接好，再接另一端时要进行对线并确保线芯无误。

⑤接线前应考虑好整个屏柜（端子箱）内电缆的走向。端子排接线应严格按
设计图纸进行，不能随意更改，如有疑问应及时向技术人员确认。芯线水平地从
线芯后部引向端子排，并弯成一个 S 弧状，大小要美观一致，接线应牢靠。

⑥引入屏、端子箱内的电缆及线芯应排列整齐，编号清晰且电缆编号串入顺
序正确一致、避免交叉、固定牢固，并应分别成束，分开排列；接线时尽量使线
芯弯度一致、平整、美观。
⑦对于多股软铜芯线，要压接线鼻子才能接入端子，采用线鼻子应与芯线的
规格、端子的接线方式及端子螺栓规格相匹配。

⑧对插入式端子，可直接将剥除护套的芯线插入端子，并紧固螺栓，注意剥
除芯线外护套长度要与接入端子的深度一致，避免压住绝缘皮或线芯外露。
⑨电缆线芯不应有伤痕。导线与端子接触良好，端子螺丝紧固，每一端子一

侧最多接两根线芯且导线截面应一致。
⑩每根电缆的备用芯要高出端子排最上端位置，预留长度剪成统一，每根电
缆单独布置。备用芯端头宜扣上绝缘胶帽。
每块屏、端子箱接线完毕，对照端子排接线图检查接线是否正确，使用
兆欧表检查二次回路绝缘电阻是否符合规范，每一个二次回路绝缘电阻不小于

1MΩ，小母线绝缘电阻不小于 10MΩ。
接完线后，应全面清扫干净线头杂物，屏柜及端子箱下部电缆孔洞均应用
耐火材料严密封堵。
