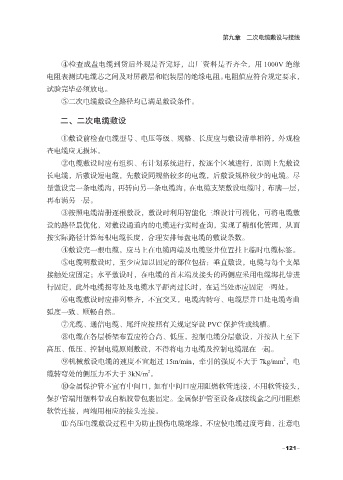

第九章 二次电缆敷设与接线

④检查成盘电缆到货后外观是否完好，出厂资料是否齐全，用 1000V 绝缘
电阻表测试电缆芯之间及对屏蔽层和铠装层的绝缘电阻。电阻值应符合规定要求，
试验完毕必须放电。

⑤二次电缆敷设全路径均已满足敷设条件。

二、二次电缆敷设

①敷设前检查电缆型号、电压等级、规格、长度应与敷设清单相符，外观检

查电缆应无损坏。
②电缆敷设时应有组织、有计划系统进行，按逐个区域进行，原则上先敷设
长电缆，后敷设短电缆，先敷设同规格较多的电缆，后敷设规格较少的电缆。尽
量敷设完一条电缆沟，再转向另一条电缆沟，在电缆支架敷设电缆时，布满一层，

再布满另一层。
③按照电缆清册逐根敷设，敷设时利用智能化三维设计可视化，可将电缆敷
设的路径最优化，对敷设通道内的电缆进行实时查询，实现了精细化管理，从而
按实际路径计算每根电缆长度，合理安排每盘电缆的敷设条数。

④敷设完一根电缆，应马上在电缆两端及电缆竖井位置挂上临时电缆标签。
⑤电缆明敷设时，至少应加以固定的部位包括：垂直敷设，电缆与每个支架
接触处应固定；水平敷设时，在电缆的首末端及接头的两侧应采用电缆绑扎带进
行固定，此外电缆拐弯处及电缆水平距离过长时，在适当处亦应固定一两处。

⑥电缆敷设时应排列整齐，不宜交叉，电缆沟转弯、电缆层井口处电缆弯曲
弧度一致、顺畅自然。
⑦光缆、通信电缆、尾纤应按照有关规定穿设 PVC 保护管或线槽。
⑧电缆在各层桥架布置应符合高、低压，控制电缆分层敷设，并按从上至下

高压、低压、控制电缆原则敷设，不得将电力电缆及控制电缆混在一起。
2
⑨机械敷设电缆的速度不宜超过 15m/min，牵引的强度不大于 7kg/mm ，电
2
缆转弯处的侧压力不大于 3kN/m 。
⑩金属保护管不宜有中间口，如有中间口应用阻燃软管连接，不用软管接头，

保护管端用塑料带或自粘胶带包裹固定。金属保护管至设备或接线盒之间用阻燃
软管连接，两端用相应的接头连接。
高压电缆敷设过程中为防止损伤电缆绝缘，不应使电缆过度弯曲，注意电

-121-
