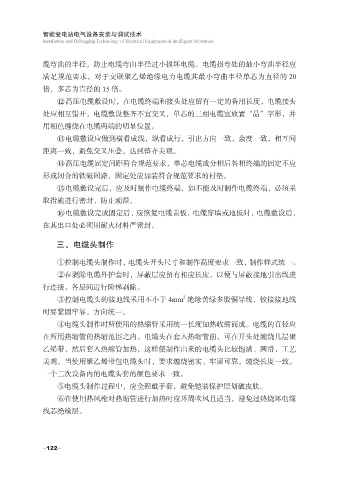

缆弯曲的半径，防止电缆弯曲半径过小损坏电缆。电缆拐弯处的最小弯曲半径应
满足规范要求，对于交联聚乙烯绝缘电力电缆其最小弯曲半径单芯为直径的 20
倍，多芯为直径的 15 倍。

高压电缆敷设时，在电缆终端和接头处应留有一定的备用长度，电缆接头
处应相互错开，电缆敷设整齐不宜交叉，单芯的三相电缆宜放置“品”字形，并
用相色缠绕在电缆两端的明显位置。
电缆敷设应做到横看成线，纵看成行，引出方向一致，余度一致，相互间

距离一致，避免交叉压叠，达到整齐美观。
高压电缆固定间距符合规范要求，单芯电缆或分相后各相终端的固定不应
形成闭合的铁磁回路，固定处应加装符合规范要求的衬垫。
电缆敷设完后，应及时制作电缆终端，如不能及时制作电缆终端，必须采

取措施进行密封，防止潮湿。
电缆敷设完成固定后，应恢复电缆盖板，电缆穿墙或地板时，电缆敷设后，
在其出口处必须用耐火材料严密封。

三、电缆头制作

①控制电缆头制作时，电缆头开头尺寸和制作高度要求一致，制作样式统一。
②在剥除电缆外护套时，屏蔽层应留有相应长度，以便与屏蔽接地引出线进
行连接。各层间进行阶梯剥除。
2
③控制电缆头的接地线采用不小于 4mm 绝缘黄绿多股铜导线，铰接接地线
时要紧固牢靠，方向统一。
④电缆头制作时所使用的热缩管采用统一长度加热收缩而成。电缆的直径应
在所用热缩管的热缩范围之内。电缆头在套入热缩管前，可在开头处缠绕几层聚

乙烯带，然后套入热缩管加热，这样使制作出来的电缆头比较饱满、圆滑，工艺
美观。当使用聚乙烯带包电缆头时，要求缠绕密实、牢固可靠，缠绕长度一致。
一个二次设备内的电缆头套的颜色要求一致。
⑤电缆头制作过程中，应全程戴手套，避免铠装保护层划破皮肤。

⑥在使用热风枪对热缩管进行加热时应环周吹风且适当，避免过热烧坏电缆
线芯绝缘层。
