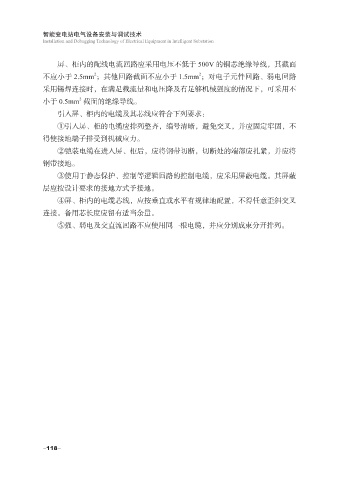

屏、柜内的配线电流回路应采用电压不低于 500V 的铜芯绝缘导线，其截面
2
2
不应小于 2.5mm ；其他回路截面不应小于 1.5mm ；对电子元件回路、弱电回路
采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不
2
小于 0.5mm 截面的绝缘导线。
引入屏、柜内的电缆及其芯线应符合下列要求：
①引入屏、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不
得使接地端子排受到机械应力。

②铠装电缆在进入屏、柜后，应将钢带切断，切断处的端部应扎紧，并应将
钢带接地。
③使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆。其屏蔽
层应按设计要求的接地方式予接地。

④屏、柜内的电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉
连接。备用芯长度应留有适当余量。
⑤强、弱电及交直流回路不应使用同一根电缆，并应分别成束分开排列。

-118-
