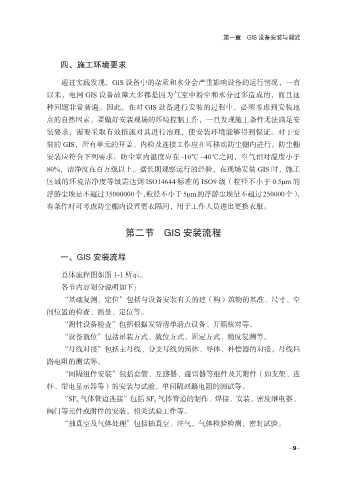

第一章 GIS 设备安装与调试
四、施工环境要求
通过实践发现，GIS 设备中的杂质和水分会严重影响设备的运行情况，一直
以来，电网 GIS 设备故障大多都是因为气室中粉尘和水分过多造成的，而且这
种问题非常普遍。因此，在对 GIS 设备进行安装的过程中，必须考虑到安装地
点的自然因素，要做好安装现场的环境控制工作，一旦发现施工条件无法满足安
装要求，需要采取有效措施对其进行治理，使安装环境能够得到保证。对于安
装的 GIS，所有单元的开盖、内检及连接工作应在可移动防尘棚内进行。防尘棚
安装应符合下列要求：防尘室内温度应在 -10℃ ~40℃之间，空气相对湿度小于
80%，洁净度在百万级以上。据长期观察运行的经验，在现场安装 GIS 时，施工
区域的环境洁净度等级需达到 ISO14644 标准的 ISO9 级（粒径不小于 0.5μm 的
浮游尘埃量不超过35000000个，粒径不小于5μm的浮游尘埃量不超过250000个），
有条件时可考虑防尘棚内设置更衣隔间，用于工作人员进出更换衣服。
第二节 GIS 安装流程
一、GIS 安装流程
总体流程图如图 1-1 所示。
各节内容划分说明如下：
“基础复测、定位”包括与设备安装有关的建（构）筑物的基准、尺寸、空
间位置的检查、测量、定位等。
“附件设备检查”包括根据发货清单清点设备、开箱核对等。
“设备就位”包括吊装方式、就位方式、固定方式、精度复测等。
“母线对接”包括主母线、分支母线的筒体、导体、补偿器的对接，母线回
路电阻的测试等。
“间隔组件安装”包括套管、互感器、避雷器等组件及其附件（如支架、连
杆、带电显示器等）的安装与试验，单间隔回路电阻的测试等。
“SF 6 气体管道连接”包括 SF 6 气体管道的制作、焊接、安装，密度继电器、
阀门等元件或附件的安装，相关试验工作等。
“抽真空及气体处理”包括抽真空、注气，气体检验检测，密封试验。
-9-
