第一章 GIS 设备安装与调试



               调试项目等。

                   二、安装工序说明


                   (一)基础复测、定位
                   为保证安装施工的顺利进行,首先在安装前进行土建验收、基础复测工作,
               该工作应在 GIS 开箱前完成。
                   根据《地基及载荷分布图》(见施工图纸:基础图)核对各基础埋件均已埋

               设完毕。
                   用米尺测量各埋件的中心间距,符合地基及载荷分布图中尺寸要求。
                   测量各埋件的上表面需高出最终土建基体上表面至少 5mm。
                   用水准仪测量各处埋件的水平误差不大于 2mm,整体水平误差不大于

               3mm。
                   经检查测量,基础符合要求以后,设备进入之前对基础进行画线工作,主要
               是画出就位时 GIS 主母线的轴向中心线和各间隔的纵向中心线,作为后续安装时
               的参考基准线。画线示例如图 1-2 所示,具体画线方式如下:

                   ①首先画好主母线两根预埋槽钢间的中心线(定为 X 轴,X 轴画线的精准
               度将很大程度上决定随后设备安装的位置精确度)。
                   ②再画出各间隔预埋件的纵向中心线(定为 Y 轴),其与 X 轴相交形成垂
               直交叉的“十”字。

                   ③对于双母线结构为水平前后排列方式的应将两条母线的中心线都画出(X 1
               轴和 X 2 轴),相互平行度误差不大于 2mm。

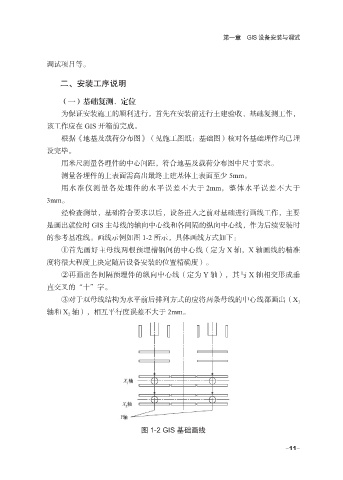

                                          图 1-2 GIS 基础画线
