第一章 GIS 设备安装与调试
3. 吊装与固定
GIS 进场前需提前联系厂家人员，确定 GIS 最重的间隔重量，计算出使用吊
车的吨数。220kV 等较大的 GIS 间隔卸车吊装时首选制造厂专用吊具（一般跟随
首车到达现场），在制造厂技术人员的指导下正确使用、安装专用吊具。110kV
等较小的 GIS 建议使用安装单位提供的有合格证明的吊带，选用 5 吨 5 米、5 吨
3 米、3 吨 3 米吊带各 4 根，卸扣 4~6 个。大型 GIS 设备底架焊有四个吊孔，先
在吊车吊钩上悬挂好专用吊具，再将专用吊具的四个吊钩分别可靠穿于四个吊
孔中即可。110kV 等较小的 GIS 先在吊车吊钩上悬挂好 4 根专用吊带，吊带下
方分别悬挂一个卸扣，再将四个卸扣分别可靠穿于四个吊孔中即可。没有吊孔
的 GIS，使用厂家提供的专用吊点，可靠锁紧 GIS 底座。将两根方向牵引绳拴在
设备前后两端给予牵引（可选择支撑腿或吊块处）防止间隔大幅摆动，设备周围
人员待吊车缓慢收紧吊绳后撤离四周，避免起吊时挤伤。观察吊钩的情况是否安
全，四根吊绳与设备本体上的附件（如气嘴、铭牌）有无拉扯干涉。GIS 吊离地
面 100mm 后静置 1min，保证平稳后方可缓慢上升。对于 220kV 设备，一般采用
气垫运输。110kV 新建变电站通常采用钢结构房屋，屋内空间小，运输气垫使用
受到很大限制，因此仍然采用滚杠运输。将 GIS 吊至吊装平台，缓慢放置平台滚
杠上，拆掉卸扣或专用吊点。将 GIS 采用无缝钢管“溜滚”撬运至初步就位位置，
运送过程中注意成品保护。初步位置一般距离该间隔基础左侧半个间隔的空间，
给后期就位留下工作空间。所有间隔及附件均卸车完毕，对附件进行开箱检查。
开箱检查时应小心谨慎，避免损坏设备或零部件，开箱后，认真核对装箱清单，
实物与装箱清单核对无误后，与厂家人员办理交接并在清单上签字（图 1-4），
并妥善保管。

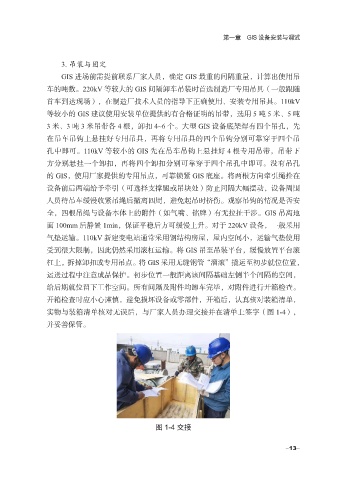

图 1-4 交接
-13-
