智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

施工准备

基础复测、定位

附件设备检查

设备就位

母线对接 间隔组件安装

气体管道连接 设备接地

抽真空、充气

调试与试验

竣工

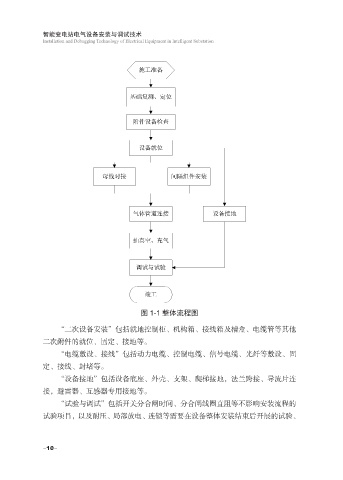

图 1-1 整体流程图

“二次设备安装”包括就地控制柜、机构箱、接线箱及槽盒、电缆管等其他
二次附件的就位、固定、接地等。

“电缆敷设、接线”包括动力电缆、控制电缆、信号电缆、光纤等敷设、固
定、接线、封堵等。
“设备接地”包括设备底座、外壳、支架、爬梯接地，法兰跨接、导流片连
接，避雷器、互感器专用接地等。
“试验与调试”包括开关分合闸时间、分合闸线圈直阻等不影响安装流程的

试验项目，以及耐压、局部放电、连锁等需要在设备整体安装结束后开展的试验、

-10-
