4. 基准间隔就位
确定基准间隔：根据平面布置图首先选择一个处于中间位置的进 / 出线间隔
作为基准间隔，第一个就位（由于母联间隔较短，后续对接时，尾部不好对齐，

一般不用母联为基准间隔）。
就位方式：户外项目直接使用吊车吊装至该间隔基础位置，户内项目使用手
拉葫芦拖拽底架的吊点进行间隔的拖拽移动。
就位调整：在基准间隔的前后两端的中相筒体的中心位置分别悬挂一处吊锤，

同时在主母线筒的两端法兰轴向中心点上也各悬挂好一处吊锤。用撬棍轻微调整
基准间隔位置，使间隔主母线的两处吊锤静止后与 X 轴找正，同时间隔前后的
吊锤与 Y 轴画线找正。调整间隔保持母线筒轴向中心线分别与 X 1 和 X 2 轴重合。
如图 1-5 所示。

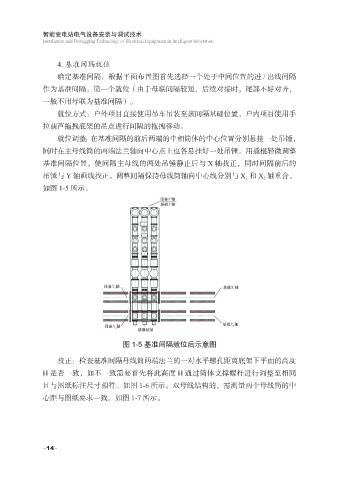

图 1-5 基准间隔就位后示意图

校正：检查基准间隔母线筒两端法兰的一对水平螺孔距离底架下平面的高度
H 是否一致，如不一致需要首先将此高度 H 通过筒体支撑螺杆进行调整至相同
且与图纸标注尺寸相符。如图 1-6 所示。双母线结构的，需测量两个母线筒的中

心距与图纸要求一致。如图 1-7 所示。
