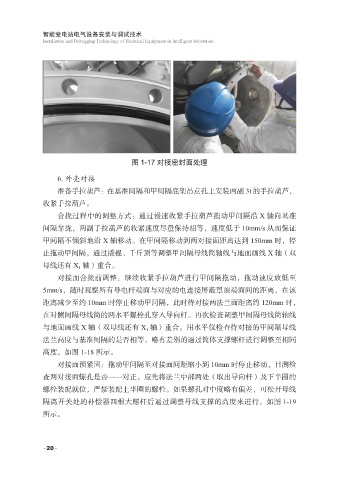

图 1-17 对接密封面处理

6. 外壳对接
准备手拉葫芦：在基准间隔和甲间隔底架吊点孔上安装两副 3t 的手拉葫芦，
收紧手拉葫芦。
合拢过程中的调整方式：通过慢速收紧手拉葫芦拖动甲间隔沿 X 轴向基准

间隔靠拢，两副手拉葫芦的收紧速度尽量保持相等，速度低于 10mm/s 从而保证
甲间隔不倾斜地沿 X 轴移动。在甲间隔移动到两对接面距离达到 150mm 时，停
止拖动甲间隔，通过撬棍、千斤顶等调整甲间隔母线筒轴线与地面画线 X 轴（双

母线还有 X 1 轴）重合。
对接面合拢前调整：继续收紧手拉葫芦进行甲间隔拖动，拖动速度放低至
5mm/s，随时观察所有导电杆端面与对应的电连接屏蔽罩顶端面间的距离，在该
距离减少至约 10mm 时停止移动甲间隔，此时待对接两法兰面距离约 120mm 时，
在对侧间隔母线筒的两水平螺栓孔穿入导向杆。再次检查调整甲间隔母线筒轴线

与地面画线 X 轴（双母线还有 X 1 轴）重合。用水平仪检查待对接的甲间隔母线
法兰高度与基准间隔的是否相等，略有差别的通过筒体支撑螺杆进行调整至相同
高度。如图 1-18 所示。

对接面预紧固：拖动甲间隔至对接面间距缩小到 10mm 时停止移动，目测检
查两对接面螺孔是否一一对正，应先将法兰中部两处（取出导向杆）及下半圈的
螺栓装配就位，严禁装配上半圈的螺栓。如果螺孔对中度略有偏差，可松开母线
隔离开关处的补偿器四根大螺杆后通过调整母线支撑的高度来进行。如图 1-19
所示。
