7. 测试导体接触电阻
将基准间隔内各开关状态调整至可进行回路电阻测试的状态（断路器和隔离
开关处于合闸状态，接地开关处于分闸状态），对母线筒内导体至分支母线解体

口的回路电阻进行测试（母线筒内测试点位置如图 1-21 所示），并书面记录，
同时与出厂测试值进行比对，要求三相均衡且不大于出厂测试值的 120%，超出
偏差的应分析原因并进行处理。

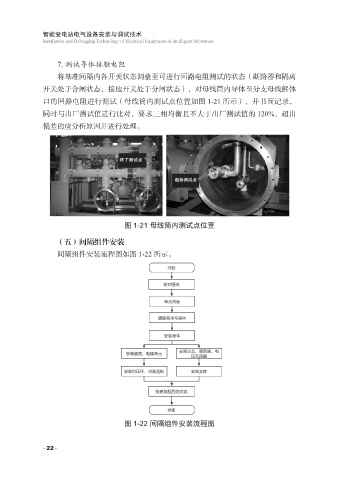

图 1-21 母线筒内测试点位置

（五）间隔组件安装
间隔组件安装流程图如图 1-22 所示。

图 1-22 间隔组件安装流程图
