第一章 GIS 设备安装与调试

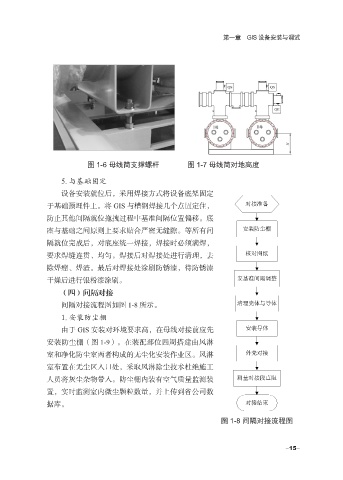

图 1-6 母线筒支撑螺杆 图 1-7 母线筒对地高度
5. 与基础固定
设备安装就位后，采用焊接方式将设备底架固定
于基础预埋件上。将 GIS 与槽钢焊接几个点固定住， 对接准备
防止其他间隔就位拖拽过程中基准间隔位置偏移。底
座与基础之间原则上要求贴合严密无缝隙。等所有间 安装防尘棚
隔就位完成后，对底座统一焊接，焊接时必须满焊，
要求焊缝连贯、均匀。焊接后对焊接处进行清理，去 核对图纸
除焊瘤、焊渣。最后对焊接处涂刷防锈漆，待防锈漆
干燥后进行银粉漆涂刷。 安基准间隔调整
（四）间隔对接
间隔对接流程图如图 1-8 所示。 清理壳体与导体
1. 安装防尘棚
由于 GIS 安装对环境要求高，在母线对接前应先 安装导体
安装防尘棚（图 1-9）。在装配部位四周搭建由风淋
室和净化防尘室两者构成的无尘化安装作业区。风淋 外壳对接
室布置在无尘区入口处，采取风淋除尘技术杜绝施工
人员将灰尘杂物带入。防尘棚内装有空气质量监测装 测量对接段直阻
置，实时监测室内微尘颗粒数量，并上传到省公司数
据库。 对接结束
图 1-8 间隔对接流程图
