将第二步备齐的母线导电杆进行检查、清理。导电杆清理注意不能戴手套，
防止手套上有碎屑落到导体上，同时用无纺布、酒精认真清理每一处，遇到导电
杆不平整的地方用砂纸打磨平整，保证导电杆光滑无毛刺。如图 1-13 所示。

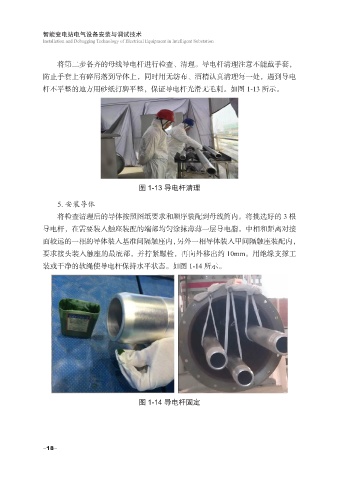

图 1-13 导电杆清理

5. 安装导体

将检查清理后的导体按照图纸要求和顺序装配到母线筒内。将挑选好的 3 根
导电杆，在需要装入触座装配的端部均匀涂抹薄薄一层导电脂。中相和距离对接
面较远的一相的导体装入基准间隔触座内，另外一相导体装入甲间隔触座装配内，
要求接头装入触座的最底部，并拧紧螺栓，再向外移出约 10mm。用绝缘支撑工

装或干净的软绳使导电杆保持水平状态。如图 1-14 所示。

图 1-14 导电杆固定
