智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

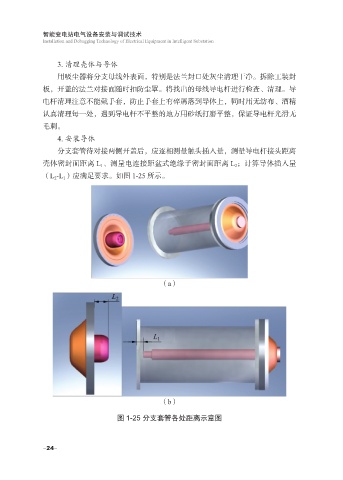

3. 清理壳体与导体
用吸尘器将分支母线外表面，特别是法兰封口处灰尘清理干净。拆除工装封
板，开盖的法兰对接面随时扣防尘罩。将找出的母线导电杆进行检查、清理。导

电杆清理注意不能戴手套，防止手套上有碎屑落到导体上，同时用无纺布、酒精
认真清理每一处，遇到导电杆不平整的地方用砂纸打磨平整，保证导电杆光滑无
毛刺。
4. 安装导体

分支套管待对接两侧开盖后，应逐相测量触头插入量，测量导电杆接头距离
壳体密封面距离 L 1 、测量电连接距盆式绝缘子密封面距离 L 2 ；计算导体插入量
（L 2 -L 1 ）应满足要求。如图 1-25 所示。

（a）

（b）

图 1-25 分支套管各处距离示意图

-24-
