第一章 GIS 设备安装与调试

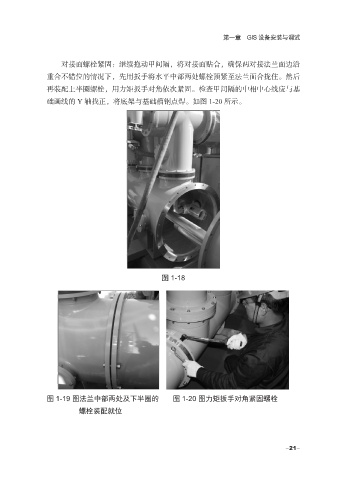

对接面螺栓紧固：继续拖动甲间隔，将对接面贴合，确保两对接法兰面边沿
重合不错位的情况下，先用扳手将水平中部两处螺栓预紧至法兰面合拢住。然后
再装配上半圈螺栓，用力矩扳手对角依次紧固。检查甲间隔的中相中心线应与基
础画线的 Y 轴找正，将底架与基础槽钢点焊。如图 1-20 所示。
图 1-18
图 1-19 图法兰中部两处及下半圈的 图 1-20 图力矩扳手对角紧固螺栓
螺栓装配就位
-21-
