进行回路电阻测量并记录，与技术要求比对确认是否合格。测试完毕将分支
母线筒内清理干净并在开口处扣罩防尘。
7. 安装电压互感器、避雷器
由于电压互感器、避雷器无法承受耐压电压值，因此这两个部分需要等 GIS
打完耐压后单独安装。其安装步骤同分支套管一样，在外壳对接时应注意后将电
压互感器、避雷器缓慢起吊到安装位置。注意按照外壳标识方向进行旋转或移动。
将吊起的电压互感器、避雷器扶稳使导电触头正对腔内屏蔽罩开口，缓慢平稳落
下，使导电触头慢速装入屏蔽电连接内，同时电压互感器、避雷器绝缘子与待对
法兰面合拢，穿入法兰螺栓，用力矩扳手紧固。应注意气嘴、接线盒、接地块的
方向与间隔断面图一致。正立电压互感器、避雷器在安装完毕后，需要安装支撑，
调整好支撑高度，通过支撑将电压互感器、避雷器与底架连接固定。最后，检查
相间距和垂直度。如图 1-28 所示。

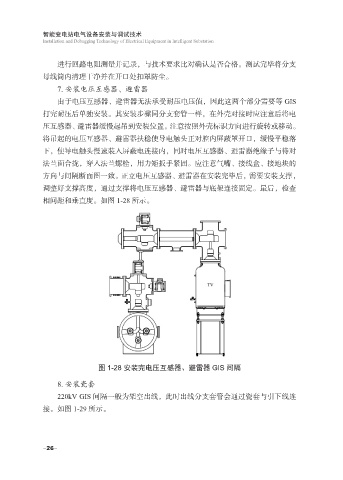

图 1-28 安装完电压互感器、避雷器 GIS 间隔
8. 安装瓷套
220kV GIS 间隔一般为架空出线，此时出线分支套管会通过瓷套与引下线连
接。如图 1-29 所示。
