单元就位：由安装单位将高压电缆敷设至电缆出线间隔的电缆仓下方，厂家
人员制作好终端头。如图 1-34 所示。

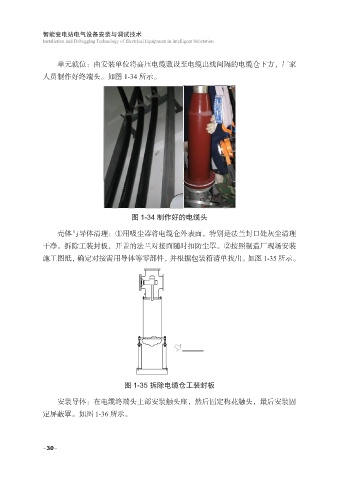

图 1-34 制作好的电缆头
壳体与导体清理：①用吸尘器将电缆仓外表面，特别是法兰封口处灰尘清理
干净。拆除工装封板，开盖的法兰对接面随时扣防尘罩。②按照制造厂现场安装
施工图纸，确定对接需用导体等零部件，并根据包装箱清单找出。如图 1-35 所示。
图 1-35 拆除电缆仓工装封板
安装导体：在电缆终端头上部安装触头座，然后固定梅花触头，最后安装固
定屏蔽罩。如图 1-36 所示。
