第一章 GIS 设备安装与调试
装支撑杆。核对图纸确定准备安装的支撑杆，转移至施工区域；按照制造厂现场
安装施工图纸，确定安装需用螺栓等零部件，并根据包装箱清单查找备齐。吊带
系在支撑杆上部，缓慢吊起，待支撑杆稳定后，缓慢移动至支撑杆安装基础处。
注意按照外壳安装避雷器计数器的方向进行旋转或移动，三相避雷器计数器方向
一致，朝向外侧。调整支撑杆的螺栓孔与基础浇筑螺栓轴心重合，缓慢下放支撑
杆。注意支撑杆与基础间，每个螺栓上都应有一个调整螺母，用来调整支撑杆的
水平及垂直度。
支撑杆放至底座后，拧上固定螺母，不要拧紧，等调整好角度后再拧紧。等
三根支撑杆全部安装完成后，调整支撑杆角度。首先在支撑杆前部悬挂吊锤，通
过拧动杆底螺母，调整好支撑杆的左右垂直度。再次在杆的左侧悬挂吊锤，调整
好支撑杆的前后垂直度。三相均调整完毕后，在一侧观察三根杆在一条直线上即
可。支撑杆安装完毕后就可以开始瓷套的安装，安装步骤同第七步瓷套安装。最
后，安装避雷器计数器，按照制造厂现场安装施工图纸，确定安装需用螺栓，接
地线等零部件，并根据包装箱清单查找备齐。在厂家技术人员指导下，将计数器
安装在支撑杆相应位置，调整计数器、接地线及二次电缆走向，使三相计数器看
起来朝向一直，布线美观。
10. 电缆连接终端安装
根据现场安装图纸，核对现场到货电缆终端仓以及终端头尺寸、截面积是否
匹配。气体回收等措施：①对于预充气体为高纯氮气的，可直接排放；②对于预
充气体为 SF 6 的，需用回收装置回收。如图 1-33 所示。

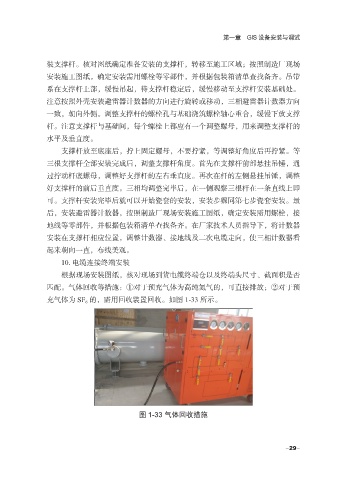

图 1-33 气体回收措施
-29-
