第一章 GIS 设备安装与调试

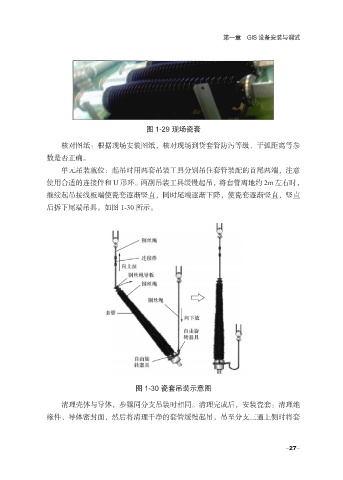

图 1-29 现场瓷套
核对图纸：根据现场安装图纸，核对现场到货套管防污等级、干弧距离等参
数是否正确。
单元吊装就位：起吊时用两套吊装工具分别吊住套管装配的首尾两端，注意
使用合适的连接件和 U 形环。两副吊装工具缓慢起吊，将套管离地约 2m 左右时，
继续起吊接线板端使瓷套逐渐竖直，同时尾端逐渐下降，使瓷套逐渐竖直，竖直
后拆下尾端吊具。如图 1-30 所示。
图 1-30 瓷套吊装示意图
清理壳体与导体，步骤同分支吊装时相同。清理完成后，安装瓷套：清理绝
缘件、导体密封面，然后将清理干净的套管缓慢起吊，吊至分支三通上侧时将套
-27-
