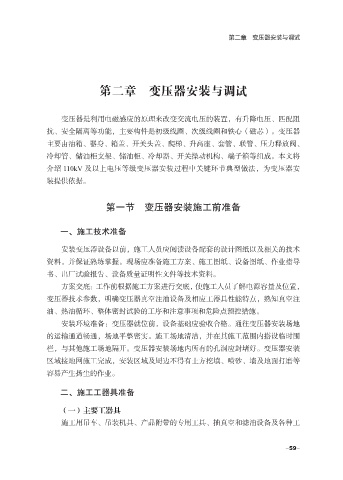

第二章 变压器安装与调试

第二章 变压器安装与调试

变压器是利用电磁感应的原理来改变交流电压的装置，有升降电压、匹配阻
抗、安全隔离等功能，主要构件是初级线圈、次级线圈和铁心（磁芯）。变压器
主要由油箱、器身、箱盖、开关头盖、爬梯、升高座、套管、联管、压力释放阀、

冷却管、储油柜支架、储油柜、冷却器、开关操动机构、端子箱等组成。本文将
介绍 110kV 及以上电压等级变压器安装过程中关键环节典型做法，为变压器安
装提供依据。

第一节 变压器安装施工前准备

一、施工技术准备

安装变压器设备以前，施工人员应阅读设备配套的设计图纸以及相关的技术

资料，并保证熟练掌握。现场应准备施工方案、施工图纸、设备图纸、作业指导
书、出厂试验报告、设备质量证明性文件等技术资料。
方案交底：工作前根据施工方案进行交底，使施工人员了解电源容量及位置，

变压器技术参数，明确变压器真空注油设备及相应工器具性能特点，熟知真空注
油、热油循环、整体密封试验的工序和注意事项和危险点预控措施。
安装环境准备：变压器就位前，设备基础应验收合格。通往变压器安装场地
的运输通道畅通，场地平整密实。施工场地清洁，并在其施工范围内搭设临时围
栏，与其他施工场地隔开。变压器安装场地内所有的孔洞应封堵好。变压器安装

区域接地网施工完成，安装区域及周边不得有土方挖填、喷砂、墙及地面打磨等
容易产生扬尘的作业。

二、施工工器具准备

（一）主要工器具
施工用吊车、吊装机具、产品附带的专用工具、抽真空和滤油设备及各种工
