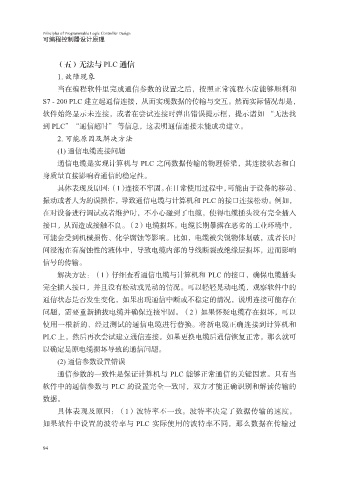

可编程控制器设计原理

（五）无法与 PLC 通信
1. 故障现象
当在编程软件里完成通信参数的设置之后，按照正常流程本应能够顺利和

S7 - 200 PLC 建立起通信连接，从而实现数据的传输与交互。然而实际情况却是，
软件始终显示未连接，或者在尝试连接时弹出错误提示框，提示诸如 “无法找
到 PLC”“通信超时” 等信息，这表明通信连接未能成功建立。
2. 可能原因及解决方法

(1) 通信电缆连接问题
通信电缆是实现计算机与 PLC 之间数据传输的物理桥梁，其连接状态和自
身质量直接影响着通信的稳定性。
具体表现及原因：（1）连接不牢固。在日常使用过程中，可能由于设备的移动、

振动或者人为的误操作，导致通信电缆与计算机和 PLC 的接口连接松动。例如，
在对设备进行调试或者维护时，不小心碰到了电缆，使得电缆插头没有完全插入
接口，从而造成接触不良。（2）电缆损坏。电缆长期暴露在恶劣的工业环境中，
可能会受到机械损伤、化学腐蚀等影响。比如，电缆被尖锐物体划破，或者长时

间浸泡在有腐蚀性的液体中，导致电缆内部的导线断裂或绝缘层损坏，进而影响
信号的传输。
解决方法：（1）仔细查看通信电缆与计算机和 PLC 的接口，确保电缆插头
完全插入接口，并且没有松动或晃动的情况。可以轻轻晃动电缆，观察软件中的

通信状态是否发生变化，如果出现通信中断或不稳定的情况，说明连接可能存在
问题，需要重新插拔电缆并确保连接牢固。（2）如果怀疑电缆存在损坏，可以
使用一根新的、经过测试的通信电缆进行替换。将新电缆正确连接到计算机和
PLC 上，然后再次尝试建立通信连接。如果更换电缆后通信恢复正常，那么就可

以确定是原电缆损坏导致的通信问题。
(2) 通信参数设置错误
通信参数的一致性是保证计算机与 PLC 能够正常通信的关键因素。只有当
软件中的通信参数与 PLC 的设置完全一致时，双方才能正确识别和解读传输的

数据。
具体表现及原因：（1）波特率不一致。波特率决定了数据传输的速度。
如果软件中设置的波特率与 PLC 实际使用的波特率不同，那么数据在传输过
