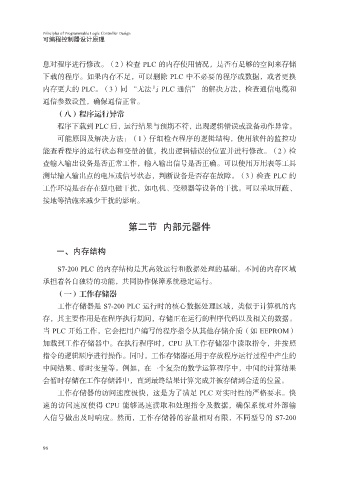

息对程序进行修改。（2）检查 PLC 的内存使用情况，是否有足够的空间来存储
下载的程序。如果内存不足，可以删除 PLC 中不必要的程序或数据，或者更换
内存更大的 PLC。（3）同 “无法与 PLC 通信” 的解决方法，检查通信电缆和

通信参数设置，确保通信正常。
（八）程序运行异常
程序下载到 PLC 后，运行结果与预期不符，出现逻辑错误或设备动作异常。
可能原因及解决方法：（1）仔细检查程序的逻辑结构，使用软件的监控功

能查看程序的运行状态和变量的值，找出逻辑错误的位置并进行修改。（2）检
查输入输出设备是否正常工作，输入输出信号是否正确。可以使用万用表等工具
测量输入输出点的电压或信号状态，判断设备是否存在故障。（3）检查 PLC 的
工作环境是否存在强电磁干扰，如电机、变频器等设备的干扰。可以采取屏蔽、

接地等措施来减少干扰的影响。

第二节 内部元器件

一、内存结构

S7-200 PLC 的内存结构是其高效运行和数据处理的基础，不同的内存区域
承担着各自独特的功能，共同协作保障系统稳定运行。

（一）工作存储器
工作存储器是 S7-200 PLC 运行时的核心数据处理区域，类似于计算机的内
存，其主要作用是在程序执行期间，存储正在运行的程序代码以及相关的数据。
当 PLC 开始工作，它会把用户编写的程序指令从其他存储介质（如 EEPROM）

加载到工作存储器中。在执行程序时，CPU 从工作存储器中读取指令，并按照
指令的逻辑顺序进行操作。同时，工作存储器还用于存放程序运行过程中产生的
中间结果、临时变量等。例如，在一个复杂的数学运算程序中，中间的计算结果
会暂时存储在工作存储器中，直到最终结果计算完成并被存储到合适的位置。

工作存储器的访问速度极快，这是为了满足 PLC 对实时性的严格要求。快
速的访问速度使得 CPU 能够迅速读取和处理指令及数据，确保系统对外部输
入信号做出及时响应。然而，工作存储器的容量相对有限，不同型号的 S7-200
