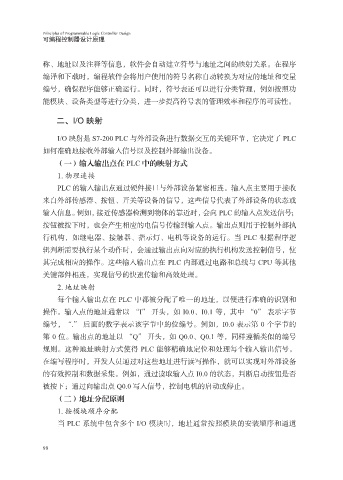

称、地址以及注释等信息，软件会自动建立符号与地址之间的映射关系。在程序
编译和下载时，编程软件会将用户使用的符号名称自动转换为对应的地址和变量
编号，确保程序能够正确运行。同时，符号表还可以进行分类管理，例如按照功

能模块、设备类型等进行分类，进一步提高符号表的管理效率和程序的可读性。

二、I/O 映射

I/O 映射是 S7-200 PLC 与外部设备进行数据交互的关键环节，它决定了 PLC

如何准确地接收外部输入信号以及控制外部输出设备。
（一）输入输出点在 PLC 中的映射方式
1. 物理连接
PLC 的输入输出点通过硬件接口与外部设备紧密相连。输入点主要用于接收

来自外部传感器、按钮、开关等设备的信号，这些信号代表了外部设备的状态或
输入信息。例如，接近传感器检测到物体的靠近时，会向 PLC 的输入点发送信号；
按钮被按下时，也会产生相应的电信号传输到输入点。输出点则用于控制外部执
行机构，如继电器、接触器、指示灯、电机等设备的运行。当 PLC 根据程序逻

辑判断需要执行某个动作时，会通过输出点向对应的执行机构发送控制信号，使
其完成相应的操作。这些输入输出点在 PLC 内部通过电路和总线与 CPU 等其他
关键部件相连，实现信号的快速传输和高效处理。
2. 地址映射

每个输入输出点在 PLC 中都被分配了唯一的地址，以便进行准确的识别和
操作。输入点的地址通常以 “I” 开头，如 I0.0、I0.1 等，其中 “0” 表示字节
编号，“.” 后面的数字表示该字节中的位编号。例如，I0.0 表示第 0 个字节的
第 0 位。输出点的地址以 “Q” 开头，如 Q0.0、Q0.1 等，同样遵循类似的编号

规则。这种地址映射方式使得 PLC 能够精确地定位和处理每个输入输出信号。
在编写程序时，开发人员通过对这些地址进行读写操作，就可以实现对外部设备
的有效控制和数据采集。例如，通过读取输入点 I0.0 的状态，判断启动按钮是否
被按下；通过向输出点 Q0.0 写入信号，控制电机的启动或停止。

（二）地址分配原则
1. 按模块顺序分配
当 PLC 系统中包含多个 I/O 模块时，地址通常按照模块的安装顺序和通道
