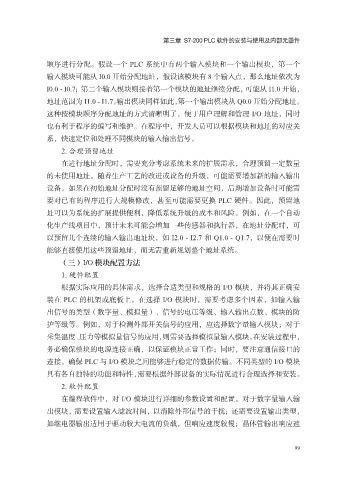

第三章 S7-200 PLC 软件的安装与使用及内部元器件

顺序进行分配。假设一个 PLC 系统中有两个输入模块和一个输出模块，第一个
输入模块可能从 I0.0 开始分配地址，假设该模块有 8 个输入点，那么地址依次为
I0.0 - I0.7；第二个输入模块则接着第一个模块的地址继续分配，可能从 I1.0 开始，

地址范围为 I1.0 - I1.7。输出模块同样如此，第一个输出模块从 Q0.0 开始分配地址。
这种按模块顺序分配地址的方式清晰明了，便于用户理解和管理 I/O 地址，同时
也有利于程序的编写和维护。在程序中，开发人员可以根据模块和地址的对应关
系，快速定位和处理不同模块的输入输出信号。

2. 合理预留地址
在进行地址分配时，需要充分考虑系统未来的扩展需求，合理预留一定数量
的未使用地址。随着生产工艺的改进或设备的升级，可能需要增加新的输入输出
设备。如果在初始地址分配时没有预留足够的地址空间，后期增加设备时可能需

要对已有的程序进行大规模修改，甚至可能需要更换 PLC 硬件。因此，预留地
址可以为系统的扩展提供便利，降低系统升级的成本和风险。例如，在一个自动
化生产线项目中，预计未来可能会增加一些传感器和执行器，在地址分配时，可
以预留几个连续的输入输出地址块，如 I2.0 - I2.7 和 Q1.0 - Q1.7，以便在需要时

能够直接使用这些预留地址，而无需重新规划整个地址系统。
（三）I/O 模块配置方法
1. 硬件配置
根据实际应用的具体需求，选择合适类型和规格的 I/O 模块，并将其正确安

装在 PLC 的机架或底板上。在选择 I/O 模块时，需要考虑多个因素，如输入输
出信号的类型（数字量、模拟量）、信号的电压等级、输入输出点数、模块的防
护等级等。例如，对于检测外部开关信号的应用，应选择数字量输入模块；对于
采集温度、压力等模拟量信号的应用，则需要选择模拟量输入模块。在安装过程中，

务必确保模块的电源连接正确，以保证模块正常工作；同时，要注意通信接口的
连接，确保 PLC 与 I/O 模块之间能够进行稳定的数据传输。不同类型的 I/O 模块
具有各自独特的功能和特性，需要根据外部设备的实际情况进行合理选择和安装。

2. 软件配置
在编程软件中，对 I/O 模块进行详细的参数设置和配置。对于数字量输入输
出模块，需要设置输入滤波时间，以消除外部信号的干扰；还需要设置输出类型，
如继电器输出适用于驱动较大电流的负载，但响应速度较慢；晶体管输出响应速
