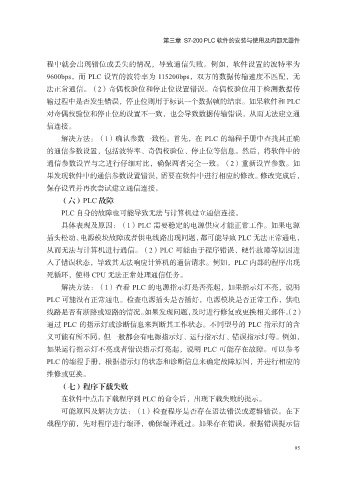

第三章 S7-200 PLC 软件的安装与使用及内部元器件

程中就会出现错位或丢失的情况，导致通信失败。例如，软件设置的波特率为
9600bps，而 PLC 设置的波特率为 115200bps，双方的数据传输速度不匹配，无
法正常通信。（2）奇偶校验位和停止位设置错误。奇偶校验位用于检测数据传

输过程中是否发生错误，停止位则用于标识一个数据帧的结束。如果软件和 PLC
对奇偶校验位和停止位的设置不一致，也会导致数据传输错误，从而无法建立通
信连接。
解决方法：（1）确认参数一致性。首先，在 PLC 的编程手册中查找其正确

的通信参数设置，包括波特率、奇偶校验位、停止位等信息。然后，将软件中的
通信参数设置与之进行仔细对比，确保两者完全一致。（2）重新设置参数。如
果发现软件中的通信参数设置错误，需要在软件中进行相应的修改。修改完成后，
保存设置并再次尝试建立通信连接。

（六）PLC 故障
PLC 自身的故障也可能导致无法与计算机建立通信连接。
具体表现及原因：（1）PLC 需要稳定的电源供应才能正常工作。如果电源
插头松动、电源模块故障或者供电线路出现问题，都可能导致 PLC 无法正常通电，

从而无法与计算机进行通信。（2）PLC 可能由于程序错误、硬件故障等原因进
入了错误状态，导致其无法响应计算机的通信请求。例如，PLC 内部的程序出现
死循环，使得 CPU 无法正常处理通信任务。
解决方法：（1）查看 PLC 的电源指示灯是否亮起，如果指示灯不亮，说明

PLC 可能没有正常通电。检查电源插头是否插好，电源模块是否正常工作，供电
线路是否有断路或短路的情况。如果发现问题，及时进行修复或更换相关部件。（2）
通过 PLC 的指示灯或诊断信息来判断其工作状态。不同型号的 PLC 指示灯的含
义可能有所不同，但一般都会有电源指示灯、运行指示灯、错误指示灯等。例如，
如果运行指示灯不亮或者错误指示灯亮起，说明 PLC 可能存在故障。可以参考

PLC 的编程手册，根据指示灯的状态和诊断信息来确定故障原因，并进行相应的
维修或更换。
（七）程序下载失败

在软件中点击下载程序到 PLC 的命令后，出现下载失败的提示。
可能原因及解决方法：（1）检查程序是否存在语法错误或逻辑错误。在下
载程序前，先对程序进行编译，确保编译通过。如果存在错误，根据错误提示信

95
