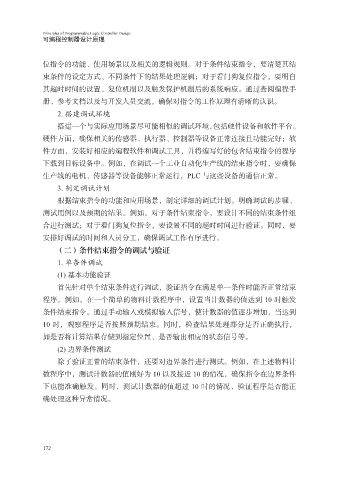

位指令的功能、使用场景以及相关的逻辑规则。对于条件结束指令，要清楚其结
束条件的设定方式、不同条件下的结果处理逻辑；对于看门狗复位指令，要明白
其超时时间的设置、复位机制以及触发保护机制后的系统响应。通过查阅编程手

册、参考文档以及与开发人员交流，确保对指令的工作原理有清晰的认识。
2. 搭建调试环境
搭建一个与实际应用场景尽可能相似的调试环境，包括硬件设备和软件平台。
硬件方面，确保相关的传感器、执行器、控制器等设备正常连接且功能完好；软

件方面，安装好相应的编程软件和调试工具，并将编写好的包含结束指令的程序
下载到目标设备中。例如，在调试一个工业自动化生产线的结束指令时，要确保
生产线的电机、传感器等设备能够正常运行，PLC 与这些设备的通信正常。

3. 制定调试计划
根据结束指令的功能和应用场景，制定详细的调试计划。明确调试的步骤、
测试用例以及预期的结果。例如，对于条件结束指令，要设计不同的结束条件组
合进行测试；对于看门狗复位指令，要设置不同的超时时间进行验证。同时，要
安排好调试的时间和人员分工，确保调试工作有序进行。

（二）条件结束指令的调试与验证
1. 单条件调试
(1) 基本功能验证
首先针对单个结束条件进行调试，验证指令在满足单一条件时能否正常结束

程序。例如，在一个简单的物料计数程序中，设置当计数器的值达到 10 时触发
条件结束指令。通过手动输入或模拟输入信号，使计数器的值逐步增加，当达到
10 时，观察程序是否按照预期结束。同时，检查结果处理部分是否正确执行，
如是否将计算结果存储到指定位置、是否输出相应的状态信号等。

(2) 边界条件测试
除了验证正常的结束条件，还要对边界条件进行测试。例如，在上述物料计
数程序中，测试计数器的值刚好为 10 以及接近 10 的情况，确保指令在边界条件
下也能准确触发。同时，测试计数器的值超过 10 时的情况，验证程序是否能正

确处理这种异常情况。
