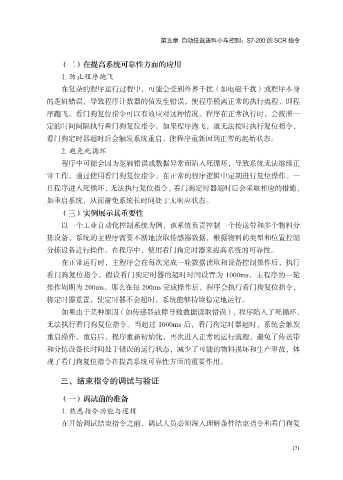

第五章 自动往返送料小车控制：S7-200 的 SCR 指令

（二）在提高系统可靠性方面的应用
1. 防止程序跑飞
在复杂的程序运行过程中，可能会受到外界干扰（如电磁干扰）或程序本身

的逻辑错误，导致程序计数器的值发生错误，使程序脱离正常的执行流程，即程
序跑飞。看门狗复位指令可以有效应对这种情况。程序在正常执行时，会按照一
定的时间间隔执行看门狗复位指令。如果程序跑飞，就无法按时执行复位指令，
看门狗定时器超时后会触发系统重启，使程序重新回到正常的起始状态。

2. 避免死循环
程序中可能会因为逻辑错误或数据异常而陷入死循环，导致系统无法继续正
常工作。通过使用看门狗复位指令，在正常的程序逻辑中定期进行复位操作。一
旦程序进入死循环，无法执行复位指令，看门狗定时器超时后会采取相应的措施，

如重启系统，从而避免系统长时间处于无响应状态。
（三）实例展示其重要性
以一个工业自动化控制系统为例，该系统负责控制一个传送带和多个物料分
拣设备。系统的主程序需要不断地读取传感器数据，根据物料的类型和位置控制

分拣设备进行操作。在程序中，使用看门狗定时器来提高系统的可靠性。
在正常运行时，主程序会在每次完成一轮数据读取和设备控制操作后，执行
看门狗复位指令。假设看门狗定时器的超时时间设置为 1000ms，主程序的一轮
操作周期为 200ms。那么在每 200ms 完成操作后，程序会执行看门狗复位指令，

将定时器重置，使定时器不会超时，系统能够持续稳定地运行。
如果由于某种原因（如传感器故障导致数据读取错误），程序陷入了死循环，
无法执行看门狗复位指令。当超过 1000ms 后，看门狗定时器超时，系统会触发
重启操作。重启后，程序重新初始化，再次进入正常的运行流程，避免了传送带

和分拣设备长时间处于错误的运行状态，减少了可能的物料损坏和生产事故，体
现了看门狗复位指令在提高系统可靠性方面的重要作用。

三、结束指令的调试与验证

（一）调试前的准备
1. 熟悉指令功能与逻辑
在开始调试结束指令之前，调试人员必须深入理解条件结束指令和看门狗复
