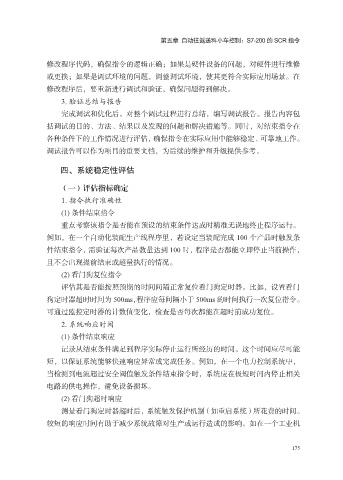

第五章 自动往返送料小车控制：S7-200 的 SCR 指令

修改程序代码，确保指令的逻辑正确；如果是硬件设备的问题，对硬件进行维修
或更换；如果是调试环境的问题，调整调试环境，使其更符合实际应用场景。在
修改程序后，要重新进行调试和验证，确保问题得到解决。

3. 验证总结与报告
完成调试和优化后，对整个调试过程进行总结，编写调试报告。报告内容包
括调试的目的、方法、结果以及发现的问题和解决措施等。同时，对结束指令在
各种条件下的工作情况进行评估，确保指令在实际应用中能够稳定、可靠地工作。

调试报告可以作为项目的重要文档，为后续的维护和升级提供参考。

四、系统稳定性评估

（一）评估指标确定

1. 指令执行准确性
(1) 条件结束指令
重点考察该指令是否能在预设的结束条件达成时精准无误地终止程序运行。
例如，在一个自动化装配生产线程序里，若设定当装配完成 100 个产品时触发条

件结束指令，需验证每次产品数量达到 100 时，程序是否都能立即停止当前操作，
且不会出现提前结束或超量执行的情况。
(2) 看门狗复位指令
评估其是否能按照预期的时间间隔正常复位看门狗定时器。比如，设置看门

狗定时器超时时间为 500ms，程序应每间隔小于 500ms 的时间执行一次复位指令。
可通过监控定时器的计数值变化，检查是否每次都能在超时前成功复位。
2. 系统响应时间
(1) 条件结束响应

记录从结束条件满足到程序实际停止运行所经历的时间。这个时间应尽可能
短，以保证系统能够快速响应异常或完成任务。例如，在一个电力控制系统中，
当检测到电流超过安全阈值触发条件结束指令时，系统应在极短时间内停止相关
电路的供电操作，避免设备损坏。

(2) 看门狗超时响应
测量看门狗定时器超时后，系统触发保护机制（如重启系统）所花费的时间。
较短的响应时间有助于减少系统故障对生产或运行造成的影响。如在一个工业机
