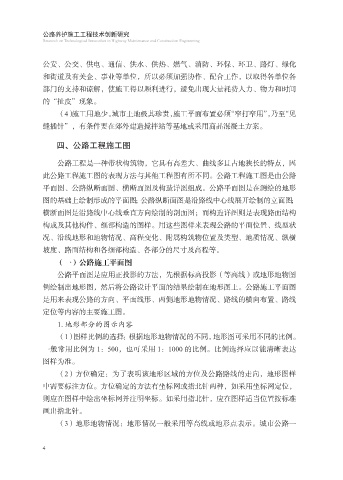

公路养护施工工程技术创新研究
Research on Technological Innovation in Highway Maintenance and Construction Engineering

公安、公交、供电、通信、供水、供热、燃气、消防、环保、环卫、路灯、绿化
和街道及有关企、事业等单位，所以必须加强协作、配合工作，以取得各单位各
部门的支持和谅解，使施工得以顺利进行，避免出现大量耗费人力、物力和时间

的“扯皮”现象。
（4）施工用地少。城市土地极其珍贵，施工平面布置必须“窄打窄用”，乃至“见
缝插针”，有条件要在郊外建造搅拌站等基地或采用商品混凝土方案。

四、公路工程施工图

公路工程是一种带状构筑物，它具有高差大、曲线多且占地狭长的特点，因
此公路工程施工图的表现方法与其他工程图有所不同。公路工程施工图是由公路
平面图、公路纵断面图、横断面图及构造详图组成。公路平面图是在测绘的地形

图的基础上绘制形成的平面图；公路纵断面图是沿路线中心线展开绘制的立面图；
横断面图是沿路线中心线垂直方向绘制的剖面图；而构造详图则是表现路面结构
构成及其他构件、细部构造的图样。用这些图样来表现公路的平面位置、线型状
况、沿线地形和地物情况、高程变化、附属构筑物位置及类型、地质情况、纵横

坡度、路面结构和各细部构造、各部分的尺寸及高程等。
（一）公路施工平面图
公路平面图是应用正投影的方法，先根据标高投影（等高线）或地形地物图
例绘制出地形图，然后将公路设计平面的结果绘制在地形图上。公路施工平面图

是用来表现公路的方向、平面线形、两侧地形地物情况、路线的横向布置、路线
定位等内容的主要施工图。
1. 地形部分的图示内容
（1）图样比例的选择：根据地形地物情况的不同，地形图可采用不同的比例。

一般常用比例为 1：500，也可采用 1：1000 的比例。比例选择应以能清晰表达
图样为准。
（2）方位确定：为了表明该地形区域的方位及公路路线的走向，地形图样
中需要标注方位。方位确定的方法有坐标网或指北针两种，如采用坐标网定位，

则应在图样中绘出坐标网并注明坐标。如采用指北针，应在图样适当位置按标准
画出指北针。
（3）地形地物情况：地形情况一般采用等高线或地形点表示。城市公路一
