第一章 绪论

般比较平坦，多采用大量的地形点来表示地形高程。公路有时采用等高线表示，
地物情况一般采用标准规定的图例表示。
（4）水准点位置及编号应在图中注明，以便路线控制高程。

2. 路线部分的图示内容
（1）公路规划红线是公路的用地界限，常用双点划线表示。公路规划红线
范围内为公路用地，一切不符合设计要求的建筑物、构筑物、各种管线等均需拆除。
（2）公路中心线用细点划线表示。公路中机动车道、非机动车道、人行道、

分隔带等均可按比例绘制在图样中，机动车道宽度为 31m，非机动车道宽度为
7.5m，人行道宽度为 8 m，绿化带宽度为 4m，均以粗实线表示。
（3）里程桩号反映了公路各段长度及总长，一般在公路中心线上从起点到
终点，沿前进方向注写里程桩号；也可向垂直公路中心线方向引一细直线，再在

图样边上注写里程桩号。如 K1+760，即距路线起点为 1760m。如里程桩号直接
注写在公路中心线上，则“+”号位置即为桩的位置。
（4）路线定位采用坐标网或指北针结合地面固定参照物定位的方法。
（5）公路中曲线的几何要素的表示及控制点位置的图示。以图 1-1 缓和曲

线线型为例说明曲线要素标注问题。在平面图中是用路线转点编号来表示的，
JD3 表示为第三个路线转点。α 角为路线转向的折角（度），它是沿路线前进方
向向左或向右偏转的角度。R 为圆曲线半径，T 为切线长，L 为曲线长，E 为外
矢距。图中曲线控制点有 ZH（直缓）为曲线起点，HY 为“缓圆”交点，QZ 表

示曲线中点，YH 为“圆缓”交点，Hz 为“缓直”的交点。当为圆曲线时，ZY
为“直圆”交点，QZ 为曲线中点，YZ 为“圆直”交点。

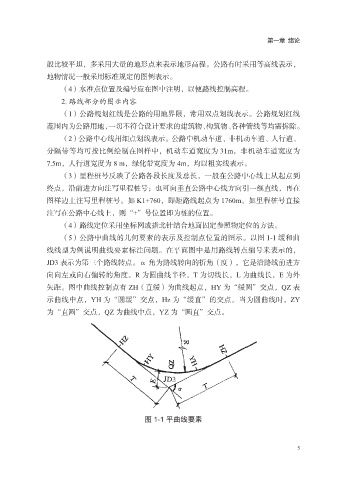

图 1-1 平曲线要素

5
