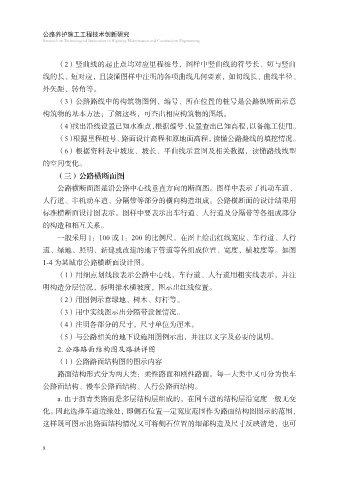

公路养护施工工程技术创新研究
Research on Technological Innovation in Highway Maintenance and Construction Engineering

（2）竖曲线的起止点均对应里程桩号，图样中竖曲线的符号长、短与竖曲
线的长、短对应，且读懂图样中注明的各项曲线几何要素，如切线长、曲线半径、
外矢距、转角等。

（3）公路路线中的构筑物图例、编号、所在位置的桩号是公路纵断面示意
构筑物的基本方法；了解这些，可查出相应构筑物的图纸。
（4）找出沿线设置已知水准点，根据编号、位置查出已知高程，以备施工使用。
（5）根据里程桩号、路面设计高程和原地面高程，读懂公路路线的填挖情况。

（6）根据资料表中坡度、坡长、平曲线示意图及相关数据，读懂路线线型
的空间变化。
（三）公路横断面图
公路横断面图是沿公路中心线垂直方向的断面图。图样中表示了机动车道、

人行道、非机动车道、分隔带等部分的横向构造组成。公路横断面的设计结果用
标准横断面设计图表示。图样中要表示出车行道、人行道及分隔带等各组成部分
的构造和相互关系。
一般采用 1：100 或 1：200 的比例尺，在图上绘出红线宽度、车行道、人行

道、绿地、照明、新建或改建的地下管道等各组成位置、宽度、横坡度等。如图
1-4 为某城市公路横断面设计图。
（1）用细点划线段表示公路中心线，车行道、人行道用粗实线表示，并注
明构造分层情况，标明排水横坡度，图示出红线位置。

（2）用图例示意绿地、树木、灯杆等。
（3）用中实线图示出分隔带设置情况。
（4）注明各部分的尺寸，尺寸单位为厘米。
（5）与公路相关的地下设施用图例示出，并注以文字及必要的说明。

2. 公路路面结构图及路拱详图
（1）公路路面结构图的图示内容
路面结构形式分为两大类：柔性路面和刚性路面。每一大类中又可分为快车
公路面结构、慢车公路面结构、人行公路面结构。

a. 由于沥青类路面是多层结构层组成的，在同车道的结构层沿宽度一般无变
化。因此选择车道边缘处，即侧石位置一定宽度范围作为路面结构图图示的范围，
这样既可图示出路面结构情况又可将侧石位置的细部构造及尺寸反映清楚，也可
