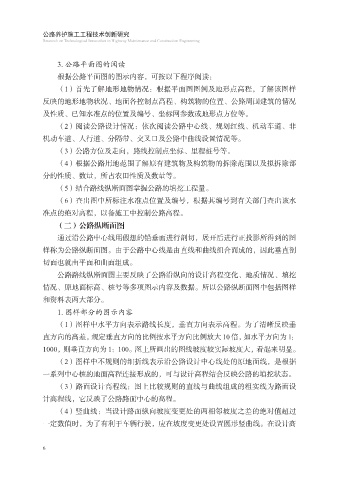

3. 公路平面图的阅读
根据公路平面图的图示内容，可按以下程序阅读：
（1）首先了解地形地物情况：根据平面图图例及地形点高程，了解该图样

反映的地形地物状况、地面各控制点高程、构筑物的位置、公路周围建筑的情况
及性质、已知水准点的位置及编号、坐标网参数或地形点方位等。
（2）阅读公路设计情况：依次阅读公路中心线、规划红线、机动车道、非
机动车道、人行道、分隔带、交叉口及公路中曲线设置情况等。

（3）公路方位及走向，路线控制点坐标、里程桩号等。
（4）根据公路用地范围了解原有建筑物及构筑物的拆除范围以及拟拆除部
分的性质、数量，所占农田性质及数量等。
（5）结合路线纵断面图掌握公路的填挖工程量。

（6）查出图中所标注水准点位置及编号，根据其编号到有关部门查出该水
准点的绝对高程，以备施工中控制公路高程。
（二）公路纵断面图
通过沿公路中心线用假想的铅垂面进行剖切，展开后进行正投影所得到的图

样称为公路纵断面图。由于公路中心线是由直线和曲线组合而成的，因此垂直剖
切面也就由平面和曲面组成。
公路路线纵断面图主要反映了公路沿纵向的设计高程变化、地质情况、填挖
情况、原地面标高、桩号等多项图示内容及数据。所以公路纵断面图中包括图样

和资料表两大部分。
1. 图样部分的图示内容
（1）图样中水平方向表示路线长度，垂直方向表示高程。为了清晰反映垂
直方向的高差，规定垂直方向的比例按水平方向比例放大 10 倍，如水平方向为 1：

1000，则垂直方向为 1：100。图上所画出的图线坡度较实际坡度大，看起来明显。
（2）图样中不规则的细折线表示沿公路设计中心线处的原地面线，是根据
一系列中心桩的地面高程连接形成的，可与设计高程结合反映公路的填挖状态。
（3）路面设计高程线：图上比较规则的直线与曲线组成的粗实线为路面设

计高程线，它反映了公路路面中心的高程。
（4）竖曲线：当设计路面纵向坡度变更处的两相邻坡度之差的绝对值超过
一定数值时，为了有利于车辆行驶，应在坡度变更处设置圆形竖曲线。在设计高
