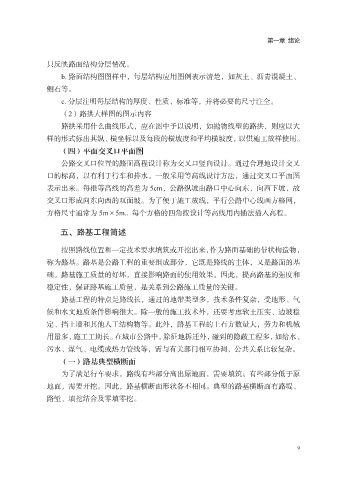

第一章 绪论

只反映路面结构分层情况。
b. 路面结构图图样中，每层结构应用图例表示清楚，如灰土、沥青混凝土、
侧石等。

c. 分层注明每层结构的厚度、性质、标准等，并将必要的尺寸注全。
（2）路拱大样图的图示内容
路拱采用什么曲线形式，应在图中予以说明，如抛物线型的路拱，则应以大
样的形式标出其纵、横坐标以及每段的横坡度和平均横坡度，以供施工放样使用。

（四）平面交叉口平面图
公路交叉口位置的路面高程设计称为交叉口竖向设计。通过合理地设计交叉
口的标高，以有利于行车和排水。一般采用等高线设计方法，通过交叉口平面图
表示出来。每根等高线的高差为 5cm，公路纵坡由路口中心向东，向西下坡，故

交叉口形成向东向西的双面坡。为了便于施工放线，平行公路中心线画方格网，
方格尺寸通常为 5m×5m。每个方格的四角按设计等高线用内插法插入高程。

五、路基工程简述

按照路线位置和一定技术要求填筑或开挖出来，作为路面基础的带状构造物，
称为路基。路基是公路工程的重要组成部分，它既是路线的主体，又是路面的基
础。路基施工质量的好坏，直接影响路面的使用效果。因此，提高路基的强度和
稳定性，保证路基施工质量，是关系到公路施工质量的关键。

路基工程的特点是路线长，通过的地带类型多，技术条件复杂，受地形、气
候和水文地质条件影响很大。除一般的施工技术外，还要考虑软土压实、边坡稳
定、挡土墙和其他人工结构物等。此外，路基工程的土石方数量大，劳力和机械
用量多，施工工期长。在城市公路中，除征地拆迁外，碰到的隐蔽工程多，如给水、

污水、煤气、电缆或热力管线等，需与有关部门相互协调，公共关系比较复杂。
（一）路基典型横断面
为了满足行车要求，路线有些部分高出原地面，需要填筑；有些部分低于原
地面，需要开挖。因此，路基横断面形状各不相同。典型的路基横断面有路堤、

路堑、填挖结合及零填零挖。
