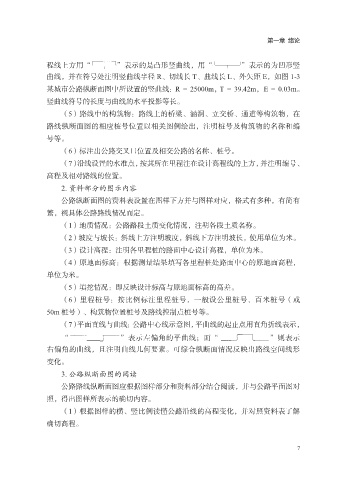

第一章 绪论
程线上方用“ ”表示的是凸形竖曲线，用“ ”表示的为凹形竖
曲线，并在符号处注明竖曲线半径 R、切线长 T、曲线长 L、外矢距 E，如图 1-3
某城市公路纵断面图中所设置的竖曲线：R ＝ 25000m，T ＝ 39.42m， E ＝ 0.03m。
竖曲线符号的长度与曲线的水平投影等长。
（5）路线中的构筑物：路线上的桥梁、涵洞、立交桥、通道等构筑物，在
路线纵断面图的相应桩号位置以相关图例绘出，注明桩号及构筑物的名称和编
号等。
（6）标注出公路交叉口位置及相交公路的名称、桩号。
（7）沿线设置的水准点，按其所在里程注在设计高程线的上方，并注明编号、
高程及相对路线的位置。
2. 资料部分的图示内容
公路纵断面图的资料表设置在图样下方并与图样对应，格式有多种，有简有
繁，视具体公路路线情况而定。
（1）地质情况：公路路段土质变化情况，注明各段土质名称。
（2）坡度与坡长：斜线上方注明坡度，斜线下方注明坡长，使用单位为米。
（3）设计高程：注明各里程桩的路面中心设计高程，单位为米。
（4）原地面标高：根据测量结果填写各里程桩处路面中心的原地面高程，
单位为米。
（5）填挖情况：即反映设计标高与原地面标高的高差。
（6）里程桩号：按比例标注里程桩号，一般设公里桩号、百米桩号（或
50m 桩号）、构筑物位置桩号及路线控制点桩号等。
（7）平面直线与曲线：公路中心线示意图，平曲线的起止点用直角折线表示，
“ ”表示左偏角的平曲线；而“ ”则表示
右偏角的曲线，且注明曲线几何要素。可综合纵断面情况反映出路线空间线形
变化。
3. 公路纵断面图的阅读
公路路线纵断面图应根据图样部分和资料部分结合阅读，并与公路平面图对
照，得出图样所表示的确切内容。
（1）根据图样的横、竖比例读懂公路沿线的高程变化，并对照资料表了解
确切高程。
7
