Page 87 - 建筑结构设计理论及实践研究

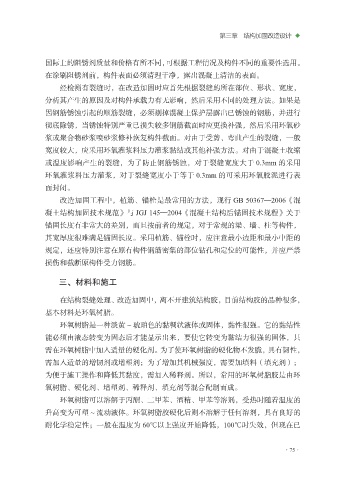

第三章 结构加固改造设计 ◆

国际上的阻锈剂质量和价格有所不同，可根据工程情况及构件不同的重要性选用。
在涂刷阻锈剂前，构件表面必须清理干净，露出混凝土清洁的表面。
经检测有裂缝时，在改造加固时应首先根据裂缝的所在部位、形状、宽度，
分析其产生的原因及对构件承载力有无影响，然后采用不同的处理方法。如果是

因钢筋锈蚀引起的顺筋裂缝，必须剔掉混凝土保护层露出已锈蚀的钢筋，并进行
彻底除锈，当锈蚀特别严重已损失较多钢筋截面时应更换补强，然后采用环氧砂
浆或聚合物砂浆喷砂浆修补恢复构件截面。对由于受剪、弯曲产生的裂缝，一般
宽度较大，应采用环氧灌浆料压力灌浆黏结或其他补强方法。对由于混凝土收缩

或温度影响产生的裂缝，为了防止钢筋锈蚀，对于裂缝宽度大于 0.3mm 的采用
环氧灌浆料压力灌浆，对于裂缝宽度小于等于 0.3mm 的可采用环氧胶泥进行表
面封闭。
改造加固工程中，植筋、锚栓是最常用的方法，现行 GB 50367—2006《混

凝土结构加固技术规范》与 JGJ 145—2004《混凝土结构后锚固技术规程》关于
锚固长度有非常大的差别，而且按前者的规定，对于常规的梁、墙、柱等构件，
其宽厚度很难满足锚固长度。采用植筋、锚栓时，应注意最小边距和最小中距的
规定，还应特别注意在原有构件钢筋密集的部位钻孔和定位的可能性，并应严禁

损伤和截断原构件受力钢筋。

三、材料和施工

在结构裂缝处理、改造加固中，离不开建筑结构胶，目前结构胶的品种很多，

基本材料是环氧树脂。
环氧树脂是一种淡黄 ~ 琥珀色的黏稠状液体或固体，黏性很强。它的黏结性
能必须由液态转变为固态后才能显示出来，要使它转变为黏结力很强的固体，只
需在环氧树脂中加入适量的硬化剂。为了使环氧树脂的硬化物不发脆，具有韧性，
需加入适量的增韧剂或增塑剂；为了增加其机械强度，需要加填料（填充剂）；

为便于施工操作和降低其黏度，需加入稀释剂。所以，常用的环氧树脂胶是由环
氧树脂、硬化剂、增塑剂、稀释剂、填充剂等混合配制而成。
环氧树脂可以溶解于丙酮、二甲苯、酒精、甲苯等溶剂，受热时随着温度的

升高变为可塑 ~ 流动液体。环氧树脂胶硬化后则不溶解于任何溶剂，具有良好的
耐化学稳定性；一般在温度为 60℃以上强度开始降低，100℃时失效，但现在已

·75·
