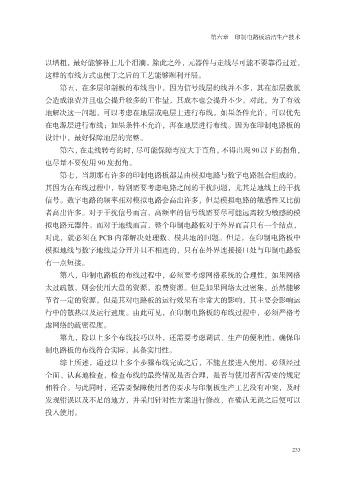

第六章 印制电路板清洁生产技术

以增粗，最好能够补上几个泪滴。除此之外，元器件与走线尽可能不要靠得过近，
这样的布线方式也便于之后的工艺能够顺利开展。
第五，在多层印制板的布线当中，因为信号线层的线并不多，其在加层数就
会造成浪费并且也会提升较多的工作量，其成本也会提升不少。对此，为了有效

地解决这一问题，可以考虑在地层或电层上进行布线。如果条件允许，可以优先
在电源层进行布线；如果条件不允许，再在地层进行布线。因为在印制电路板的
设计中，最好保障地层的完整。
第六，在走线转弯的时，尽可能保障弯度大于直角，不得出现 90 以下的拐角，

也尽量不要使用 90 度拐角。
第七，当期那有许多的印制电路板都是由模拟电路与数字电路混合组成的。
其因为在布线过程中，特别需要考虑电路之间的干扰问题，尤其是地线上的干扰
信号。数字电路的频率相对模拟电路会高出许多，但是模拟电路的敏感性又比前

者高出许多。对于干扰信号而言，高频率的信号线需要尽可能远离较为敏感的模
拟电路元器件。而对于地线而言，整个印制电路板对于外界而言只有一个结点，
对此，就必须在 PCB 内部解决处理数、模共地的问题。但是，在印制电路板中
模拟地线与数字地线是分开并且不相连的，只有在外界连接接口处与印制电路板

有一点短接。
第八，印制电路板的布线过程中，必须要考虑网格系统的合理性，如果网格
太过疏散，则会使用大量的资源，浪费资源。但是如果网络太过密集，虽然能够
节省一定的资源，但是其对电路板的运行效果有非常大的影响，其主要会影响运

行中的散热以及运行速度。由此可见，在印制电路板的布线过程中，必须严格考
虑网络的疏密程度。
第九，除以上多个布线技巧以外，还需要考虑调试、生产的便利性，确保印
制电路板的布线符合实际，具备实用性。

综上所述，通过以上多个步骤布线完成之后，不能直接进入使用，必须经过
全面、认真地检查，检查布线的最终情况是否合理，是否与使用者所需要的规定
相符合。与此同时，还需要保障使用者的要求与印制板生产工艺没有冲突，及时
发现错误以及不足的地方，并采用针对性方案进行修改，在确认无误之后便可以

投入使用。
