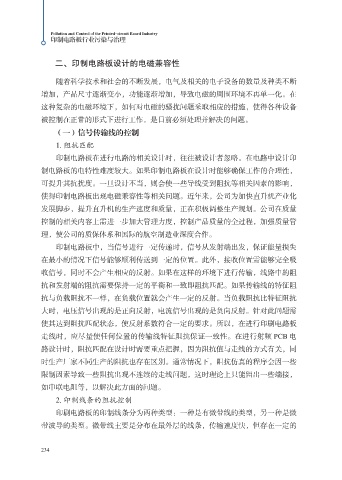

二、印制电路板设计的电磁兼容性

随着科学技术和社会的不断发展，电气及相关的电子设备的数量及种类不断
增加，产品尺寸逐渐变小，功能逐渐增加，导致电磁的周围环境不再单一化。在
这种复杂的电磁环境下，如何对电磁的骚扰问题采取相应的措施，使得各种设备

被控制在正常的形式下进行工作，是目前必须处理并解决的问题。
（一）信号传输线的控制

1. 阻抗匹配
印制电路板在进行电路的相关设计时，往往被设计者忽略。在电路中设计印
制电路板的电特性难度较大。如果印制电路板在设计时能够确保工作的合理性，
可提升其抗扰度。一旦设计不当，则会使一些导线受到阻抗等相关因素的影响，

使得印制电路板出现电磁兼容性等相关问题。近年来，公司为加快直升机产业化
发展脚步，提升直升机的生产速度和质量，正在积极调整生产规划。公司在质量
控制的相关内容上需进一步加大管理力度，控制产品质量的全过程，加强质量管

理，使公司的质保体系和国际的航空制造业深度合作。
印制电路板中，当信号进行一定传递时，信号从发射端出发，保证能量损失
在最小的情况下信号能够顺利传送到一定的位置。此外，接收位置需能够完全吸
收信号，同时不会产生相应的反射。如果在这样的环境下进行传输，线路中的阻

抗和发射端的阻抗需要保持一定的平衡和一致即阻抗匹配。如果传输线的特征阻
抗与负载阻抗不一样，在负载位置就会产生一定的反射。当负载阻抗比特征阻抗
大时，电压信号出现的是正向反射，电流信号出现的是负向反射。针对此问题需

使其达到阻抗匹配状态，使反射系数符合一定的要求。所以，在进行印刷电路板
走线时，应尽量使任何位置的传输线特征阻抗保证一致性。在进行射频 PCB 电
路设计时，阻抗匹配在设计时需要重点把握，因为阻抗值与走线的方式有关，同
时生产厂家不同生产的阻抗也存在区别。通常情况下，阻抗仿真的程序会因一些

限制因素导致一些阻抗出现不连续的走线问题，这时理论上只能留出一些端接，
如串联电阻等，以解决此方面的问题。
2. 印制线条的阻抗控制

印刷电路板的印制线条分为两种类型：一种是有微带线的类型，另一种是微
带波导的类型。微带线主要是分布在最外层的线条，传输速度快，但存在一定的
