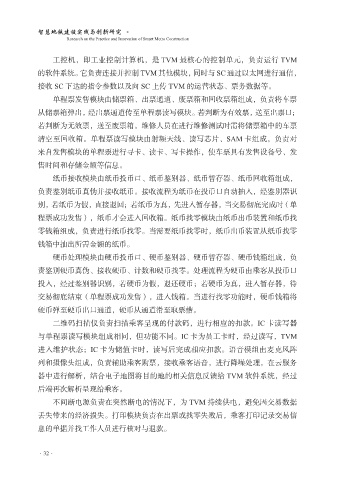

工控机，即工业控制计算机，是 TVM 最核心的控制单元，负责运行 TVM
的软件系统。它负责连接并控制 TVM 其他模块，同时与 SC 通过以太网进行通信，
接收 SC 下达的指令参数以及向 SC 上传 TVM 的运营状态、票务数据等。
单程票发售模块由储票箱、出票通道、废票箱和回收票箱组成，负责将车票
从储票箱弹出，经出票通道传至单程票读写模块。若判断为有效票，送至出票口；
若判断为无效票，送至废票箱。维修人员在进行维修测试时需将储票箱中的车票
清空至回收箱。单程票读写模块由射频天线、读写芯片、SAM 卡组成，负责对
来自发售模块的单程票进行寻卡、读卡、写卡操作，使车票具有发售设备号、发
售时间和存储金额等信息。
纸币接收模块由纸币投币口、纸币鉴别器、纸币暂存器、纸币回收箱组成，
负责鉴别纸币真伪并接收纸币。接收流程为纸币在投币口自动抽入，经鉴别器识
别，若纸币为假，直接退回；若纸币为真，先进入暂存器，当交易彻底完成时（单
程票成功发售），纸币才会进入回收箱。纸币找零模块由纸币出币装置和纸币找
零钱箱组成，负责进行纸币找零。当需要纸币找零时，纸币出币装置从纸币找零
钱箱中抽出所需金额的纸币。
硬币处理模块由硬币投币口、硬币鉴别器、硬币暂存器、硬币钱箱组成，负
责鉴别硬币真伪、接收硬币、计数和硬币找零。处理流程为硬币由乘客从投币口
投入，经过鉴别器识别，若硬币为假，退还硬币；若硬币为真，进入暂存器，待
交易彻底结束（单程票成功发售），进入钱箱。当进行找零功能时，硬币钱箱将
硬币弹至硬币出口通道，硬币从通道滑至取票槽。
二维码扫描仪负责扫描乘客呈现的付款码，进行相应的扣款。IC 卡读写器
与单程票读写模块组成相同，但功能不同。IC 卡为员工卡时，经过读写，TVM
进入维护状态；IC 卡为储值卡时，读写后完成相应扣款。语音模组由麦克风阵
列和摄像头组成，负责辅助乘客购票，接收乘客语音，进行降噪处理，在云服务
器中进行解析，结合电子地图将目的地的相关信息反馈给 TVM 软件系统，经过
后端再次解析呈现给乘客。
不间断电源负责在突然断电的情况下，为 TVM 持续供电，避免因交易数据
丢失带来的经济损失。打印模块负责在出票或找零失败后，乘客打印记录交易信
息的单据并找工作人员进行核对与退款。
