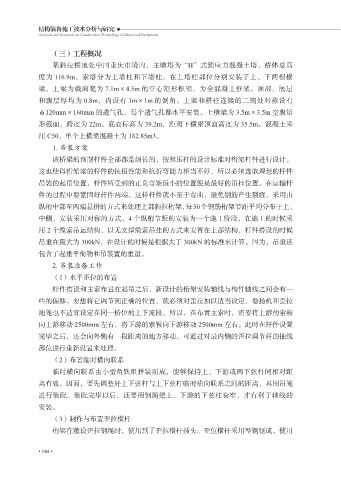

（三）工程概况
某斜拉桥地处中国重庆市境内，主墩塔为“H”式预应力混凝土塔，桥体总高
度为 116.9m。索塔分为上塔柱和下塔柱，在上塔柱部位分别安装了上、下两根横
梁。上梁为截面宽为 7.1m×4.5m 的空心矩形框架，为全混凝土框架。顶部、底层
和腹层厚均为 0.8m，内设有 1m×1m 的倒角。上梁和榙柱连接的二端处对称设有

φ120mm×160mm 的透气孔，每个透气孔都水平安装。上横梁为 3.5m×3.5m 空腹矩
形截面，跨度为 22m。底面标高为 39.2m，距离下横梁顶面高度为 35.5m。混凝土采
用 C50，单个上横梁混凝土为 182.85m3。

1. 吊装方案
该桥梁的预制杆件全部都是细长的，按照压杆的设计标准对桁架杆件进行设计，
这也使得桁架梁的杆件的抗扭性能和抗折弯能力相当不好，所以必须选取理想的杆件
吊装的起吊位置，杆件所受到的正负弯矩最小的位置便是最好的吊挂位置。在运输杆

件的过程中要紧固好杆件两端，这样杆件就不至于弯曲，避免钢筋产生裂缝，采用由
纵桁中部至两端悬拼的方式来处理上部斜拉桁架，每50个钢筋桁架节距平均分布于上、
中侧，安装采用对称的方式，4 个纵桁节距的安装为一个施工阶段，在施工的时候采

用 2 个缆索吊运结构，以无支撑缆索吊挂的方式来安置在上部结构，杆件搭设的时候
吊重在最大为 300kN，在设计的时候是根据大于 300kN 的标准来计算。因为，吊重还
包含了起重平衡物和吊装置的重量。
2. 吊装准备工作
（1）水平歪拉的布置

杆件搭设和主索布置在起吊之后，新设计的桁架安装轴线与构件轴线之间会有一
些的偏移，要想将它调节到正确的位置，就必须对歪拉加以适当设定，卷扬机和歪拉
地笼也不适宜设定在同一桥位的上下流段。所以，在布置主索时，需要将上游的索鞍

向上游移动 2500mm 左右，将下游的索鞍向下游移动 2500mm 左右。此时在杆件设置
完毕之后，还会向外侧有一段距离的地方移动，可通过对最内侧的歪拉调节杆的抽线
部位进行重新设置来处理。
（2）布置临时横向联系

临时横向联系由小型角铁组拼装而成，能够保持上、下游或两下弦杆间相对距
离有效。因而，要先调整好上下弦杆与上下弦杆临时横向联系之间的距离，再用吊笼
进行装配。装配完毕以后，还要用钢绳把上、下游的下弦柱套牢，才有利于轴线的
安装。

（3）制作与布置歪拉横杆
桁架在敷设歪拉钢绳时，使用到了歪拉横杆插头。歪位横杆采用型钢制成，使用
