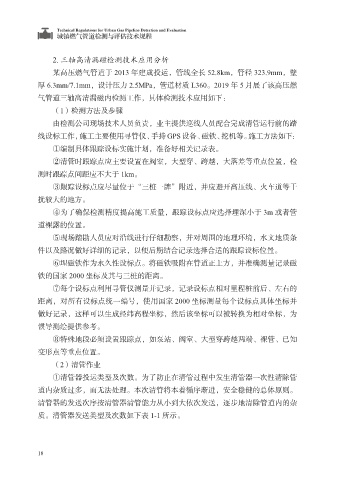

城镇燃气管道检测与评估技术规程

2. 三轴高清漏磁检测技术应用分析
某高压燃气管道于 2013 年建成投运，管线全长 52.8km，管径 323.9mm，壁
厚 6.3mm/7.1mm，设计压力 2.5MPa，管道材质 L360。2019 年 5 月展了该高压燃

气管道三轴高清漏磁内检测工作，具体检测技术应用如下：
（1）检测方法及步骤
由检测公司现场技术人员负责，业主提供巡线人员配合完成清管运行前的踏
线设标工作，施工主要使用寻管仪、手持 GPS 设备、磁铁、挖机等。施工方法如下：

①编制具体跟踪设标实施计划，准备好相关记录表。
②清管时跟踪点应主要设置在阀室，大型穿、跨越，大落差等重点位置，检
测时跟踪点间距应不大于 1km。
③跟踪设标点应尽量位于“三桩一牌”附近，并应避开高压线、火车道等干

扰较大的地方。
④为了确保检测精度提高施工质量，跟踪设标点应选择埋深小于 3m 或者管
道裸露的位置。
⑤现场踏勘人员应对沿线进行仔细勘察，并对周围的地理环境，水文地质条

件以及路况做好详细的记录，以便后期结合记录选择合适的跟踪设标位置。
⑥埋磁铁作为永久性设标点。将磁铁吸附在管道正上方，并准确测量记录磁
铁的国家 2000 坐标及其与三桩的距离。
⑦每个设标点利用寻管仪测量并记录，记录设标点相对里程桩前后、左右的

距离，对所有设标点统一编号，使用国家 2000 坐标测量每个设标点具体坐标并
做好记录，这样可以生成经纬高程坐标，然后该坐标可以被转换为相对坐标，为
惯导测绘提供参考。
⑧特殊地段必须设置跟踪点，如泵站、阀室、大型穿跨越两端、裸管、已知

变形点等重点位置。
（2）清管作业
①清管器投运类型及次数。为了防止在清管过程中发生清管器一次性清除管
道内杂质过多，而无法处理。本次清管将本着循序渐进，安全稳健的总体原则。

清管器的发送次序按清管器清管能力从小到大依次发送，逐步地清除管道内的杂
质。清管器发送类型及次数如下表 1-1 所示。
