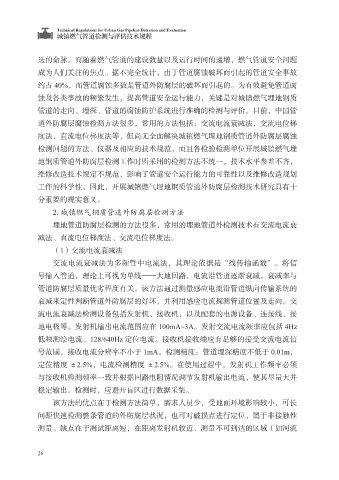

城镇燃气管道检测与评估技术规程

送的命脉。而随着燃气管道的建设数量以及运行时间的递增，燃气管道安全问题
成为人们关注的焦点。据不完全统计，由于管道腐蚀破坏而引起的管道安全事故
约占 40%，而管道腐蚀多数是管道外防腐层的破坏而引起的。为有效避免管道腐

蚀及各类事故的频繁发生，提高管道安全运行能力，关键是对城镇燃气埋地钢质
管道的走向、埋深、管道的腐蚀防护系统进行准确的检测与评价。目前，中国管
道外防腐层腐蚀检测方法很多，常用的方法包括：交流电流衰减法，交流电位梯
度法，直流电位梯度法等，但尚无全面解决城镇燃气埋地钢质管道外防腐层腐蚀

检测问题的方法、仪器及相应的技术规范，而且各检验检测单位开展城镇燃气埋
地钢质管道外防腐层检测工作时所采用的检测方法不统一，技术水平参差不齐，
维修改造技术规定不规范，影响了管道安全运行能力的可靠性以及维修改造规划
工作的科学性。因此，开展城镇燃气埋地钢质管道外防腐层检测技术研究具有十

分重要的现实意义。
2. 城镇燃气钢质管道外防腐层检测方法
埋地管道防腐层检测的方法很多，常用的埋地管道外检测技术有交流电流衰
减法、直流电位梯度法、交流电位梯度法。

（1）交流电流衰减法
交流电流衰减法为多频管中电流法，其理论依据是“线传输函数”。将信
号输入管道，理论上可视为单线——大地回路，电流沿管道逐渐衰减，衰减率与
管道防腐层质量优劣程度有关。该方法通过测量感应电流沿管道纵向传输系统的

衰减来定性判断管道外防腐层的好坏，并利用感应电流探测管道位置及走向。交
流电流衰减法检测设备包括发射机、接收机，以及配套的电源设备、连接线、接
地电极等。发射机输出电流范围应在 100mA~3A。发射交流电流频率应包括 4Hz
低频测绘电流、128/640Hz 定位电流。接收机接收端应有足够的接受交流电流信

号范围，接收电流分辨率不小于 1mA。检测精度：管道埋深精度不低于 0.01m，
定位精度 ±2.5%，电流检测精度 ±2.5%。在使用过程中，发射机工作频率必须
与接收机检测频率一致并根据回路电阻情况调节发射机输出电流，使其尽量大并
稳定输出。检测时，应避开盲区进行数据采集。

该方法的优点在于检测方法简单，需求人员少，受地面环境影响较小，可长
间距快速检测整条管道的外防腐层状况，也可对破损点进行定位，属于非接触性
测量。缺点在于测试距离短，在距离发射机较近、测量不可到达的区域（如河流

26
