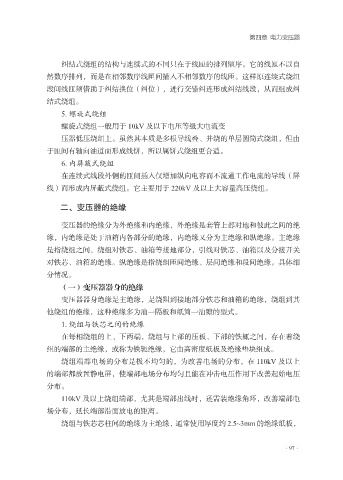

第四章 电力变压器
纠结式绕组的结构与连续式的不同只在于线匝的排列顺序。它的线匝不以自
然数序排列，而是在相邻数序线匣间插入不相邻数序的线匝。这样原连续式绕组
段间线匝须借助于纠结换位（纠位），进行交错纠连形成纠结线段，从而组成纠
结式绕组。
5. 螺旋式绕组
螺旋式绕组一般用于 10kV 及以下电压等级大电流变
压器低压绕组上。虽然其本质是多根导线叠、并绕的单层圆筒式绕组，但由
于匝间有轴向油道而形成线饼，所以属饼式绕组更合适。
6. 内屏蔽式绕组
在连续式线段外侧的匝间插入仅增加纵向电容而不流通工作电流的导线（屏
线）而形成内屏蔽式绕组。它主要用于 220kV 及以上大容量高压绕组。
二、变压器的绝缘
变压器的绝缘分为外绝缘和内绝缘，外绝缘是套管上部对地和彼此之间的绝
缘，内绝缘是处于油箱内各部分的绝缘，内绝缘又分为主绝缘和纵绝缘。主绝缘
是指绕组之间，绕组对铁芯、油箱等接地部分，引线对铁芯、油箱以及分接开关
对铁芯、油箱的绝缘。纵绝缘是指绕组匝间绝缘、层间绝缘和段间绝缘。具体细
分情况。
（一）变压器器身的绝缘
变压器器身绝缘是主绝缘，是绕阻到接地部分铁芯和油箱的绝缘，绕组到其
他绕组的绝缘，这种绝缘多为油一隔板和纸筒一油隙的型式。
1. 绕组与铁芯之间的绝缘
在每相绕组的上、下两端，绕组与上部的压板、下部的铁辄之间，存在着绕
组的端部的主绝缘，或称为铁轭绝缘，它由高密度纸板及绝缘垫块组成。
绕组端部电场的分布是极不均匀的，为改善电场的分布，在 110kV 及以上
的端部都放置静电屏，使端部电场分布均匀且能在冲击电压作用下改善起始电压
分布。
110kV 及以上绕组端部，尤其是端部出线时，还需装绝缘角环，改善端部电
场分布，延长端部沿面放电的距离。
绕组与铁芯芯柱间的绝缘为主绝缘，通常使用厚度约 2.5~3mm 的绝缘纸板，
