现代测绘技术在水利工程中的应用

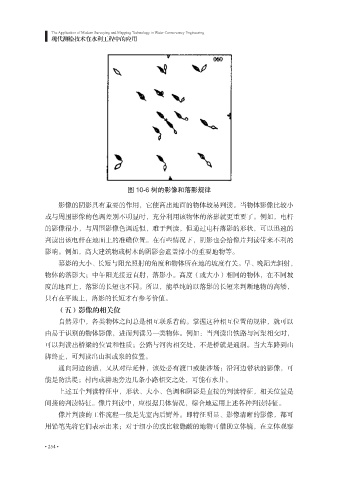

图 10-6 树的影像和落影规律

影像的阴影具有重要的作用，它使高出地面的物体较易判读。当物体影像比较小
或与周围影像的色调差别不明显时，充分利用该物体的落影就更重要了。例如，电杆
的影像很小，与周围影像色调近似，难于判读，但通过电杆落影的形状，可以迅速的
判读出该电杆在地面上的准确位置。在有些情况下，阴影也会给像片判读带来不利的

影响。例如，高大建筑物或树木的阴影会遮盖掉小的重要地物等。
幕影的大小、长短与阳光照射的角度和物体所在地的坡度有关。早、晚阳光斜射，
物体的落影大；中午阳光接近直射，落影小。高度（或大小）相同的物体，在不同坡

度的地面上，落影的长短也不同。所以，能单纯的以落影的长短来判断地物的高矮，
只有在平地上，落影的长短才有参考价值。
（五）影像的相关位
自然界中，各类物体之间总是相互联系着的。掌握这种相互位置的规律，就可以

由易于识别的物体影像，进而判读另一类物体。例如：当判读出铁路与河渠相交时，
可以判读出桥梁的位置和性质；公路与河沟相交处，不是桥就是通洞。当大车路到山
脚终止，可判读出山洞或泉的位置。

通向河边的道，又从对岸延伸，该处必有渡口或徒涉场；沿河边带状的影像，可
能是防洪堤；村内或耕地旁边几条小路相交之处，可能有水井。
上述五个判读特征中，形状、大小、色调和阴影是直接的判读特征，相关位置是
间接的判读特征。像片判读中，应根据具体情况，综合地运用上述各种判读特征。

像片判读的工作流程一般是先室内后野外。即特征明显、影像清晰的影像，都可
用铅笔先将它们表示出来；对于细小的或比较隐蔽的地物可借助立体镜，在立体观察

• 254 •
