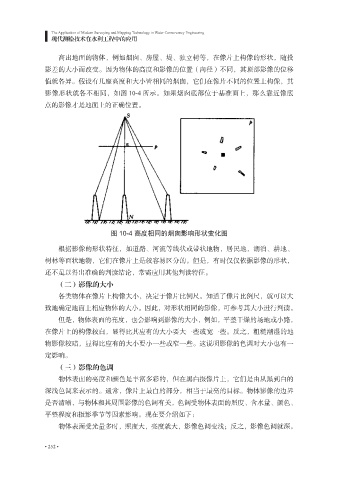

现代测绘技术在水利工程中的应用

高出地面的物体，例如烟囱、房屋、堤、独立树等，在像片上构像的形状，随投
影差的大小而改变。因为物体的高度和影像的位置（向径）不同，其顶部影像的位移
值就各异。假设有几座高度和大小皆相同的烟囱，它们在像片不同的位置上构像，其

影像形状就各不相同，如图 10-4 所示。如果烟囱底部位于基准面上，那么靠近像底
点的影像才是地面上的正确位置。

图 10-4 高度相同的烟囱影响形状变化图

根据影像的形状特征，如道路、河流等线状或带状地物，居民地，湖泊、耕地、
树林等面状地物，它们在像片上是较容易区分的。但是，有时仅仅依据影像的形状，

还不足以得出准确的判读结论，常需应用其他判读特征。
（二）影像的大小
各类物体在像片上构像大小，决定于像片比例尺。知道了像片比例尺，就可以大

致地确定地面上相应物体的大小。因此，对形状相同的影像，可参考其大小进行判读。
但是，物体表面的亮度，也会影响到影像的大小，例如，平整干燥的场地或小路，
在像片上的构像较白，显得比其应有的大小要大一些或宽一些。反之，粗糙潮湿的地

物影像较暗，显得比应有的大小要小一些或窄一些。这说明影像的色调对大小也有一
定影响。
（三）影像的色调

物体表面的亮度和颜色是丰富多彩的，但在黑白摄像片上，它们是由从黑到白的
深浅色调来表示的。通常，像片上最白的部分，相当于最亮的目标。物体影像的边界
是否清晰，与物体和其周围影像的色调有关，色调受物体表面的照度、含水量、颜色、

平整程度和摄影季节等因素影响。现在要介绍如下：
物体表面受光量多时，照度大，亮度就大，影像色调变浅；反之，影像色调就深。
