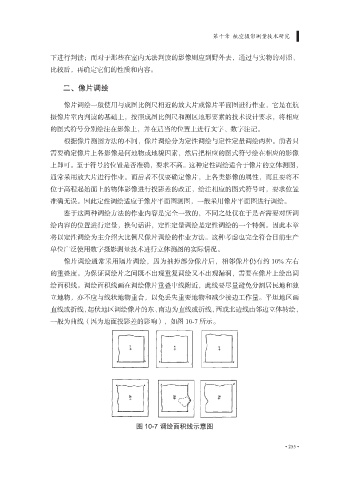

第十章 航空摄影测量技术研究

下进行判读；而对于那些在室内无法判读的影像则应到野外去，通过与实物的对照、
比较后，再确定它们的性质和内容。

二、像片调绘

像片调绘一般使用与成图比例尺相近的放大片或像片平面图进行作业，它是在航
摄像片室内判读的基础上，按照成图比例尺和测区地形要素的技术设计要求，将相应

的图式符号分别绘注在影像上，并在适当的位置上进行文字、数字注记。
根据像片测图方法的不同，像片调绘分为定性调绘与定性定量调绘两种。前者只
需要确定像片上各影像是何地物或地貌因素，然后把相应的图式符号绘在相应的影像

上即可。至于符号的位置是否准确，要求不高。这种定性调绘适合于像片的立体测图，
通常采用放大片进行作业。而后者不仅要确定像片，上各类影像的属性，而且要将不
位于高程起始面上的物体影像进行投影差的改正，绘注相应的图式符号时，要求位置

准确无误。因此定性调绘适应于像片平面图测图，一般采用像片平面图进行调绘。
鉴于这两种调绘方法的作业内容是完全一致的，不同之处仅在于是否需要对所调

绘内容的位置进行定量，换句话讲，定性定量调绘是定性调绘的一个特例。因此本章
将以定性调绘为主介绍大比例尺像片调绘的作业方法。这种考虑也完全符合目前生产
单位广泛使用数字摄影测量技术进行立体测图的实际情况。
像片调绘通常采用隔片调绘，因为抽掉部分像片后，相邻像片仍有约 10% 左右

的重叠度。为保证调绘片之间既不出现重复调绘又不出现漏洞，需要在像片上绘出调
绘面积线。调绘面积线画在调绘像片重叠中线附近，此线要尽量避免分割居民地和独

立地物，亦不应与线状地物重合，以免丢失重要地物和减少接边工作量。平坦地区画
直线或折线，起伏地区调绘像片的东、南边为直线或折线，西或北边线由邻边立体转绘，
一般为曲线（因为地面投影差的影响），如图 10-7 所示。

图 10-7 调绘面积线示意图
